2024, Vol. 43
文章编号: 2096-3203(2024)04-0202-06 中图分类号: TM836
, , , ,
2. 西南交通大学电气工程学院, 四川 成都 611756
 廖文龙(1989)，男，硕士，工程师，从事变压器多物理场仿真及故障诊断工作(E-mail: 1037194862@qq.com); |
杨玥坪(1997)，男，硕士，工程师，从事电网设备在线监测及故障诊断工作。
温度是影响材料力学性能的重要因素之一。在电力传输和配电系统及高频电力电子设备中，准确测量器件温度是认识材料在应力作用下其力学性能演变以及评估设备健康状态和寿命的重要方式。研究表明，通过测量功率器件的壳温即可实现对焊接界面的健康状态评估[1-2]。功率器件在经受大幅温度变化时容易在焊料界面处产生应力积累而引起焊料界面老化脱落。焊料层的老化脱落会造成电气连接不可靠或者断路，严重时影响器件正常运行甚至造成器件故障。然而功率器件的开关过程一般在纳秒到微秒的范围内。焊接界面温度变化较快，测量十分困难。传统的温度测量方法分为接触式测量和非接触式测量两大类。接触式法通常面向材料和传感器的平衡温度，易对材料表面产生干扰；现有非接触式法多应用于静态基础工程，存在时间分辨能力不高的问题[3]。因此，亟须发展一种高时间分辨能力的表面测温技术。
激光诱导击穿光谱(laser-induced breakdown spectroscopy, LIBS)是一种快速、无损、非接触的元素分析技术[4-6]。激光诱导等离子体的辐射过程中，虽然部分高温带电粒子相互碰撞，产生连续韧致辐射，但是部分束缚电子跃迁至高能级，使离子或原子处于激发态，退激发时辐射出对应元素的特征光谱。LIBS技术是基于特征谱线的特性发展而来的一种诊断技术。特征谱线能够唯一表征某一特定元素，且其强度和该元素粒子的密度和温度密切相关。LIBS技术主要用于元素的识别和元素浓度的定量分析，可以应用在金属材料分析[7]、环境保护监测[8]、地质勘探[9]、医学诊断[10]等领域，同样LIBS技术也适合应用在功率器件中。因脉冲激光超短脉宽(fs~ns量级)、极小烧蚀斑点(μm量级)、光谱仪超高时间分辨(≥2 ns)及高频动态响应特性(≥20 μs/帧)，LIBS技术尤其适用于高速过程物理量的测量。
研究表明，当物质表面温度变化时，激光诱导等离子体光谱特性也会随之改变，提升物质温度将使得激光诱导等离子体光谱强度增强[11-14]，其可能的机理是：(1) 物体表面开始烧蚀的临界值随着表面温度的升高而降低；(2) 随着材料表面温度的上升，激光诱导等离子体与材料表面的相互作用也会增强；(3) 随着材料表面温度的升高，材料表面吸收激光能量的能力也将提高。因此，通过建立材料表面温度与LIBS光谱特性的定量关系，可以实现物质表面温度超高时间分辨测量。
综上所述，文中拟提出一种基于等离子体光谱特性的物体表面瞬态温度测量方法，实现对功率器件开关过程中温度的准确测量。通过对温度增强光谱效应进行研究，探明不同延时与门宽对光谱强度和信噪比的影响规律；并对比研究反向传播-人工神经网络(back propagation-artificial neural network, BP-ANN)和偏最小二乘(partial least squares, PLS)法的校准效果。
1 实验平台和样品 1.1 实验平台文中使用的实验装置如图 1所示。激光器选用Quantel公司的Nd: YAG激光器，其输出的激光能量为50 mJ，波长为1 064 nm。激光输出后经镀银的全反射镜调整激光方向后，穿过平凸透镜(LA1608-YAG, f=75 mm, Throlabs)将激光聚焦至黄铜样品表面，激发黄铜样品产生等离子体。等离子体辐射穿过两个准直透镜(74-UV, 发散角小于2°, JY-QP)和一个聚焦透镜(OLV50, f=100 mm, Zolix)，将聚焦后的等离子体辐射耦合进光纤(FIB-600-DUV)，并穿传输至光谱仪(IHR550, Horiba)。激光器和光谱仪由数字延迟发生器(DG535, 斯坦福研究系统公司)触发，并使用高速可见光子探测器(DET10A, Thorlab)记录。
|
图 1 LIBS实验装置 Fig. 1 LIBS experimental setup |
实验样品采用尺寸100 mm×50 mm×5 mm的黄铜，其主要成分如表 1所示。实验前对所用样品进行预处理，将样品打磨处理并用酒精清洗后，用激光预处理黄铜样品5次，以去除黄铜表面的氧化层和杂质。将经过预处理的黄铜样品放置在恒温控制台(BK946S, Bakon)上，使用热电偶表(TM902C, Specro, 误差±1.5%)测量黄铜样品的表面温度，当加热至特定温度后，用功率约为7×106 W/cm2的激光烧蚀，记录其等离子光谱。每采集30次光谱后，调节激光束方向，避免对相同部分反复烧蚀。在20~300 ℃温度范围内，每隔20 ℃采集一组光谱数据，每个温度采集30次，最后获得450组光谱数据。
|
表 1 黄铜样品的元素含量 Table 1 Element content of brass samples |
光谱数据的采集和处理中，原始光谱信号易受背景噪声干扰，导致信噪比降低，影响实验数据的准确性。为更有效地提取出样品表面的温度信息，对数据中的噪声和异常值进行检测和剔除，减弱干扰信息对光谱数据的影响。与原始谱线相比，降噪处理后谱线的光谱信噪比显著提升，改善了定量分析的可靠性。
为了减少实验过程中的误差，要进行多次重复测量以提高数据的可靠性。然而多变量重复组导致实验数据庞大，且包含大量冗余信息，易造成后续拟合困难。故在去噪处理后进行主成分分析(principal component analysis, PCA)进一步提升正确率，将数据压缩、降维，从而减少维度和冗余信息，并提取出更有用的特征[15]，以便后续数据分析和拟合。图 2展示了不同数量主成分的保留效果。通过线性变换，将原有216维光谱数据降至6维，数据维度仅为原来的1/36，并且主成分的累积贡献率达到了99%，这表明前6个主成分已经涵盖黄铜光谱数据的大部分信息，大幅提高建模的效率。
|

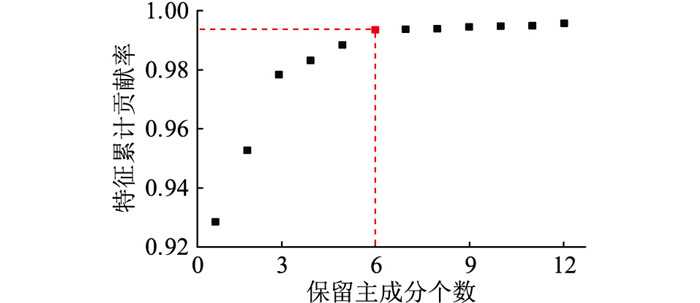

图 2 保留不同主成分个数对应的累计贡献率 Fig. 2 Accumulated contribution rates corresponding to retaining different number of principal components |
根据美国国家标准与技术研究院(national institute of standards and technology，NIST)的原子光谱数据库，在实验光谱数据中选择波长范围509~524 nm的Cu元素的谱线作为对象，图 3展示了在不同表面温度下Cu元素的光谱强度变化。表 2给出了CuⅠ510.55 nm、CuⅠ515.32 nm和CuⅠ521.82 nm三种特征谱线的光谱数据表。随着表面温度升高，谱线整体的光谱强度也呈增强趋势。
|

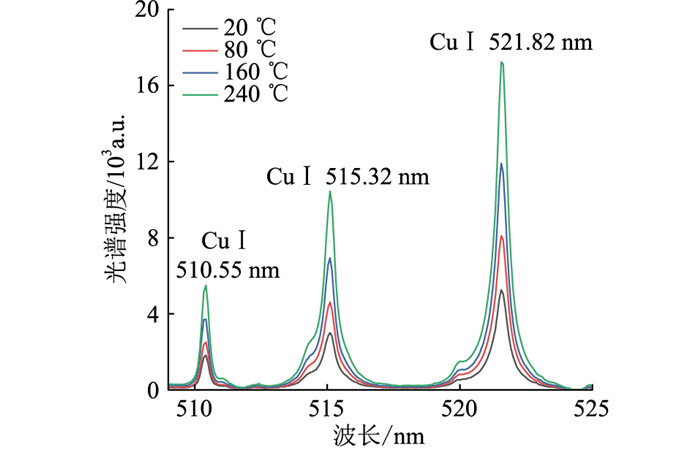

图 3 黄铜在不同表面温度下的光谱强度(延迟0.9 μs，门宽3 μs) Fig. 3 Spectral intensity of brass at different surface temperatures (delay 0.9 μs, gate width 3 μs) |
|
|
表 2 NIST中CuⅠ原子光谱线数据 Table 2 Data of Cu Ⅰ atomic emission spectrum in NIST |
在激光诱导等离子体过程中，发射光谱的强度与等离子体的电子温度密切相关[16]。激光诱导等离子体在局部符合热力学平衡条件，Cu元素的数条特征谱线都处于相同的激发态，采用Boltzmann斜线法对等离子体温度T进行定量地计算。联合CuⅠ515.32 nm和CuⅠ521.82 nm两条不同能级的特征谱线，代入Boltzmann推导式(1)：
| $ \ln \frac{\lambda_{i j} I_{i j}}{g_i A_i}=\left(-\frac{1}{k T}\right) E_{\mathrm{n}}+\ln \frac{N_0 h \times 10^7}{U^{\mathrm{s}}} $ | (1) |
式中：λij为元素在原子跃迁能级i和原子激发态j间的特征谱线波长；Iij为特征谱线的强度；k为Boltzmann常数，其值为8.625×10-5 eV/K；gi为统计权重；Ai为跃迁几率；En为上能级的能量；N0为原子总密度；h为普朗克常数；Us为碰撞时的平均能量损失。从表 2中获取参数代入方程，即可求得T[17]。
图 4为不同表面温度下等离子体的电子温度。分析结果发现，等离子体的电子温度也随着表面温度的增加而增加[18]。随着样品表面温度升高，材料表面的电子和分子振动增加，使表面吸收激光部分能量。同时高温导致热能快速从激光聚焦区域扩散到周围，降低了烧蚀阈值，这更易激发等离子体继而增强光谱信号强度。
|

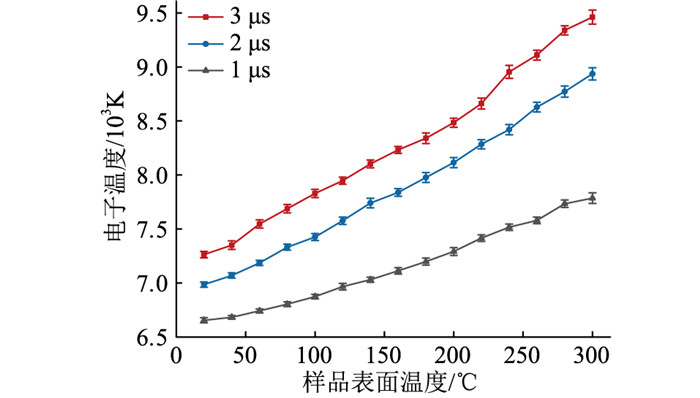

图 4 不同表面温度下的等离子体电子温度 Fig. 4 Plasma electron temperature at different surface temperatures |
激光烧蚀样品表面后产生的等离子体存在时间极为短暂，因此脉冲触发延迟时间和曝光门宽对特征光谱的分析及样品元素的检测至关重要[19]。为讨论实验参数对光谱信号的影响规律，文中分别采集了不同曝光门宽和不同脉冲触发延迟时间下的光谱信号，并计算其信噪比(signal-to-noise ratio, SNR)。图 5展示了曝光门宽分别为1 μs、2 μs、3 μs时，CuⅠ515.32 nm的特征谱线强度和信噪比随温度变化的趋势。在表面温度为20 ℃的实验条件下，门宽为1 μs时SNR为3.46、门宽为3 μs时SNR为6.53。故随曝光门宽增加，光谱强度呈显著上升趋势，且光谱强度和信噪比的变化规律基本一致。当SNR较低时，噪声可能会掩盖或降低信号的强度，从而导致数据的误差和不确定性增大，相对较高的SNR更有利于实验测量。
|

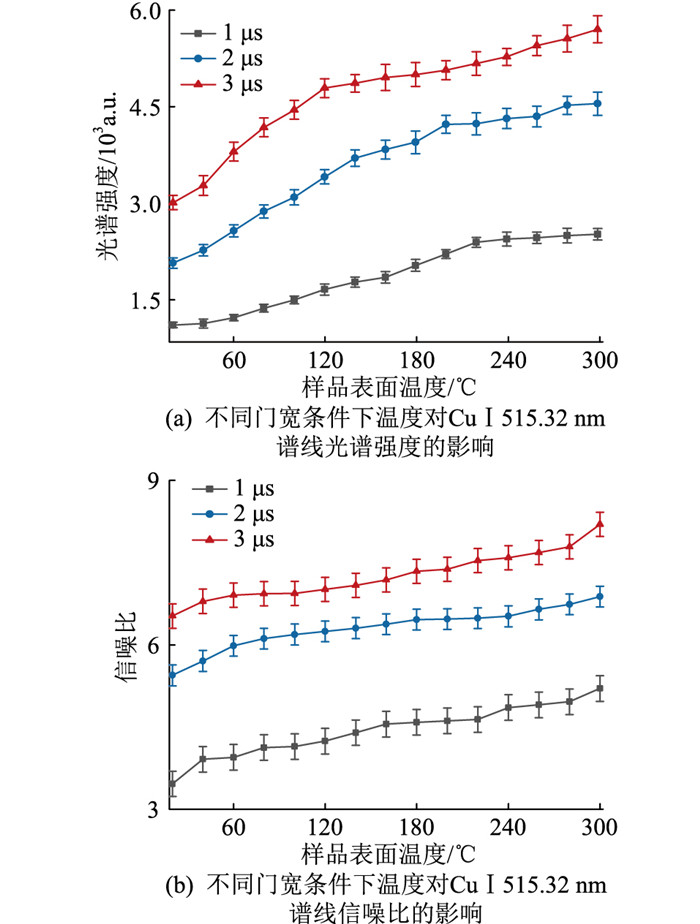

图 5 不同门宽下温度对谱线CuⅠ515.32 nm的光谱强度和信噪比的影响 Fig. 5 Effect of temperature on spectral intensity and signal-to-noise ratio of the spectral line Cu Ⅰ 515.32 nm at different gate widths |
等离子体产生的初始阶段以韧致辐射为主，致使光谱背景噪声强，使得谱线信噪比相对较小。图 6展示了延迟时间分别为0.8 μs、1.2 μs和1.6 μs下CuⅠ515.32 nm特征谱线强度与信噪比随温度的变化趋势。在相同温度下，延迟时间由1 μs逐渐增加，谱线强度也随之呈增强趋势。同时随着样品表面温度升高，信噪比逐渐增强，光谱信号表现得更为清晰。
|

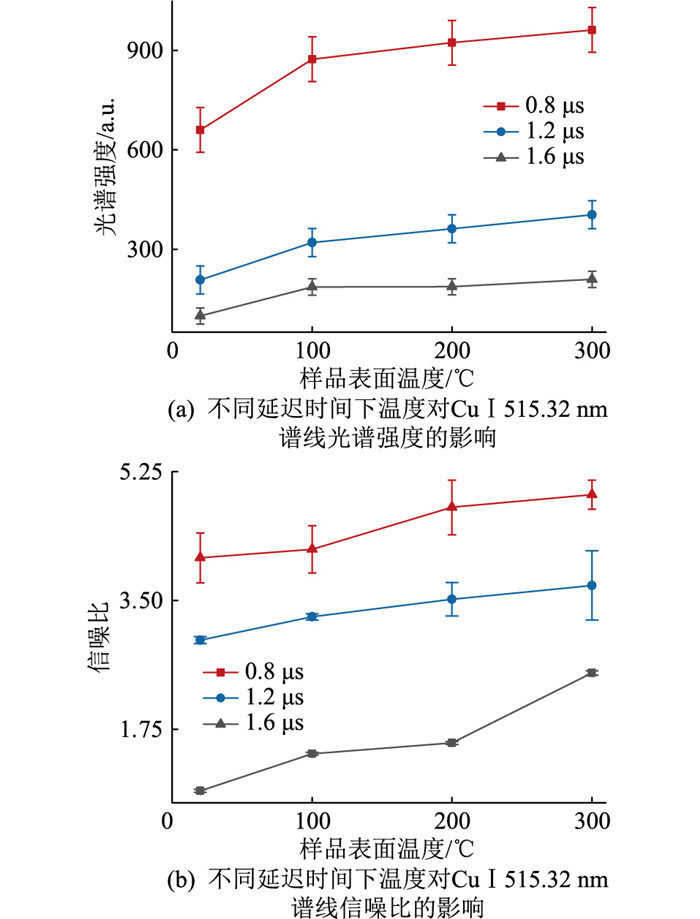

图 6 不同延迟时间下温度对Cu Ⅰ 515.32 nm谱线的光谱强度和信噪比的影响 Fig. 6 Effect of temperature on spectral intensity and signal-to-noise ratio of the Cu Ⅰ 515.32 nm spectral line at different delay times |
为有效展示谱线强度随温度变化的灵敏程度，选取CuⅠ515.32 nm处的特征谱线强度作不同温度范围的灵敏度分析。选取20~100 ℃、100~200 ℃和200~300 ℃三个温度范围，分析对应光谱强度变化率。结果如图 7所示，在20~100 ℃温度范围中，与门宽1 μs时相比，在门宽2 μs和3 μs时，光谱强度分别提高了2.44倍和3.23倍。对比100~200 ℃和200~300 ℃两个温度范围，光谱强度呈现相同的变化规律。相同实验条件下，门宽的增加使光谱强度变化率增大，光谱变化更灵敏。当门宽相同时，随着温度持续升高，高温区域的光谱强度变化率明显减小。
|

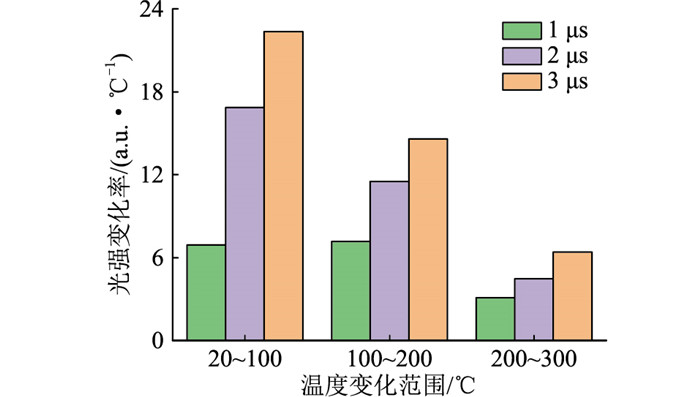

图 7 不同温度范围温度灵敏度变化 Fig. 7 Temperature sensitivity changes in different temperature ranges |
由于光谱强度和信噪比对样品的表面温度较敏感，因此开发一种表面温度测量法。实验采集的光谱数据去噪处理后采用PCA对光谱数据进行降维。将光谱数据按照4 ∶1随机分组，用于建立训练集模型和预测集模型。文中分别采用BP-ANN和PLS对光谱强度和温度的对应关系进行拟合。以线性相关性拟合度RR2、均方根误差(root mean squared error，RMSE)RRMSE和分类正确率Rc等3个指标对模型性能评估。其中，RR2表示拟合结果中预测值和真实值间的相近度，其值越接近1说明模型的拟合效果越好；RRMSE表示真实值与预测值之间的偏差程度, 其值越小说明偏差越小。
BP-ANN通过多层次的神经元连接来实现对输入和输出变量之间的映射关系建模[20]。将预处理的光谱强度归一化处理后，随机选取其中360组光谱数据作为模型的训练集，建立3层人工神经网络模型，训练次数设置为1 000次，精度为0.001，学习率为0.01。剩余90组数据作为预测集，对比模型预测结果和实际结果评估模型的准确度。利用建立的温度模型对预测集进行拟合，图 8(a)展示了测试集的拟合结果，测试集RR2为0.999，RRMSE为2.582，Rc达到98.3%，表明BP模型具有良好的准确性和稳定性。文中实验还采用PLS对多变量之间的复杂关系建模[21]，利用全部组光谱数据作为自变量, 温度作为因变量，拟合光谱强度和温度之间的关系。图 8(b)为PLS模型的拟合结果，预测集RR2为0.991，RRMSE为8.165，Rc达到83.3%。从两种模型的拟合结果可以得出光谱强度和样品表面温度有着强相关性。相较于PLS模型，BP模型更适合处理非线性多变量的光谱数据，其正确率更高，拟合偏差更小。
|
图 8 两种表面温度校准拟合方法的拟合结果 Fig. 8 Fitting results of two surface temperature calibration and fitting methods |
文中基于物体表面温度与激光诱导等离子体光谱的相关性，提出了一种微秒量级时间分辨的物体表面瞬态温度测量方法。根据实验结果得到如下结论。
(1) 光谱强度和信噪比随着样品表面温度升高而升高。当物体表面温度升高时，表面材料烧蚀阈值降低，更易激发等离子体，且产生等离子体的电子温度更高，导致光谱信号得到增强。
(2) 延长光谱采集时间和门宽可以一定程度提高光谱强度与信噪比，可以通过优化延时和门宽优化光谱信号质量。
(3) 对比BP-ANN与PLS校准模型可知，通过BP-ANN法得到的校准模型更好，其RR2>0.99，RRMSE为2.582，Rc为98.3%。
