0 引言

双碳背景下，风电作为清洁能源得到了快速发展^[1-4]。随着风电并网规模的不断增加，传统同步电源的无功主动支撑能力无法保障电力系统的安全稳定运行，必须提高风电对电网的无功主动支撑能力。尤其是海上风电场正处于大规模、集中式发展阶段，提升海上风电场的无功主动支撑能力势在必行。

国内外学者对海上风电场的无功控制做了大量研究。文献[5]构建无功优化模型，以网损和电压偏差量最小为优化目标。文献[6]以配电网的有功网损最小为优化目标，将节点电压作为约束条件之一构建了无功优化模型。文献[7]提出一种基于高压侧电压控制理论的含双馈风机(doubly-fed induction generator, DFIG)风电场的电压控制策略。文献[8]提出一种风电场电压分层控制策略，以等功率因数算法计算各风机的无功功率参考值。文献[9]针对典型故障场景，提出一种分区无功储备多目标优化方法。文献[10]以风机端电压波动最小为优化目标，建立基于模型预测控制的无功优化模型。文献[11]提出一种包含多场景多组合的无功运行优化策略。文献[12]提出一种基于电压灵敏度的相干无功功率控制方法，并通过两级优化实现。文献[13]详细分析了变压器抽头失速、无功功率补偿输出和电网功率因数对系统功率损耗和母线电压的影响。文献[14]针对含DFIG的电力系统，建立基于无功优化的振荡稳定约束最优潮流模型。文献[15]提出一种无功快速跟踪优化方法，实现对时段内风机功率短期波动的跟踪优化。文献[16]提出一种基于储能和无功优化的控制方案, 依据评价指标结果对风电场中各台风电机组低电压穿越能力进行评估, 有效提高了整个风电场的无功输出能力。文献[17]以海上风电场无功补偿容量和节点电压偏差量最小为优化目标，建立无功优化模型。文献[18]分析了风电机组功率因数对配电网各节点电压、有功和无功网损影响规律。

上述研究考虑了多种无功优化的目标函数，包括网损最小、节点电压偏差量最小、所需无功补偿容量最小等，但仅考虑了固定权重系数的优化目标函数，在电网工况保持稳定或发生细微改变时对各优化目标能达到较好的优化效果。但随着新能源发电在电网中的占比逐渐增大，新型电力系统的工况随着新能源发电出力波动会频繁发生变化，上述多目标无功优化策略中各优化目标的权重系数为固定值，无法根据电网工况实时调节，可能会导致如下情况发生：当并网点电压发生较大偏离时，优化目标以网损最小为主从而影响电力系统的安全运行；反之，在电压偏离量较小时，优化目标以电压偏离量最小为主可能会导致补偿能力浪费，增加网损并降低系统的经济性。针对现有海上风电场在无功优化控制方面存在的问题，文中提出一种自适应多目标无功优化控制策略。该策略可以根据电网工况自适应调整各优化目标的优先级，以满足电网实时需求，保证新型电力系统的安全、稳定和经济性。

1 海上风电场无功控制模型

针对海上风电机组输出功率特性和风电场并网点电压波动特性，建立可支撑海上风电场并网点电压恢复的无功控制模型。

1.1 海上风电场无功控制量分配模型

海上风电场的无功控制总量跟随风电场并网点电压波动而波动，而这个波动的无功控制总量通过风电场自动电压控制(automatic voltage control, AVC)下发指令分配到单台风机，即：

$ Q_*=\sum\limits_{k=1}^n Q_{\mathrm{G}, k}+\sum\limits_{l=1}^m Q_{\mathrm{S}, l} $

(1)

式中：Q_*为整风场接收的无功功率指令；Q_{G, k}为第k台风机输出的无功功率；Q_{S, l}为第l台静止无功发生器(static var generator，SVG)输出的无功功率；n、m分别为风机和SVG的数量。

海上风电场进行无功功率分配时需要考虑风电场内部的潮流约束，将各风机及静止无功发生器SVG定义为PQ节点，用节点导纳矩阵表示为：

$ \dot{I}_i=\sum\limits_{j=1}^{N_1} Y_{i, j} \dot{U}_i \quad i=1, 2, \cdots, N_1 $

(2)

式中：Y_{i, j}为节点导纳矩阵的元素；$\dot{U}_i 、\dot{I}_i$分别为节点i的电压和电流相量；N₁为节点数。

实际应用中普遍关注节点的功率注入，令$S_i= P_i-\mathrm{j} Q_i=\dot{U}_i \dot{I}_i, S_i$，S_i为节点i的视在功率, 则式(2)可写为：

$ \frac{P_i-\mathrm{j} Q_i}{\dot{U}_i}=\sum\limits_{j=1}^{N_1} Y_{i, j} \dot{U}_i \quad i=1, 2, \cdots, N_1 $

(3)

令$\dot{U}_i=U_i \angle \varphi_i, Y_{i, j}=G_{i, j}+B_{i, j}$，则混合坐标下的风电场潮流约束方程为：

$ \left\{\begin{array}{l} P_i=U_i \sum\limits_{j=1}^{N_1} U_j\left(G_{i, j} \cos \varphi_{i, j}+B_{i, j} \sin \varphi_{i, j}\right) \\ Q_i=U_i \sum\limits_{j=1}^{N_1} U_j\left(G_{i, j} \sin \varphi_{i, j}-B_{i, j} \cos \varphi_{i, j}\right) \end{array}\right. $

(4)

式中：P_i、Q_i分别为节点i输入的有功功率和无功功率；U_j为节点j的电压；G_{i, j}、B_{i, j}分别为节点导纳矩阵中各元素的实部与虚部；φ_{i, j}为节点i和节点j之间的相角差。

利用牛顿-拉夫森法对式(4)所述潮流方程进行线性化，有：

$ \left\{\begin{array}{l} \Delta P_i=\sum\limits_{j=1}^{N_1} \frac{\partial P_i}{\partial \varphi_{i, j}} \Delta \varphi_j+\sum\limits_{j=1}^{N_1} \frac{\partial P_i}{\partial U_j} \Delta U_j \\ \Delta Q_i=\sum\limits_{j=1}^{N_1} \frac{\partial Q_i}{\partial \varphi_{i, j}} \Delta \varphi_j+\sum\limits_{j=1}^{N_1} \frac{\partial Q_i}{\partial U_j} \Delta U_j \end{array}\right. $

(5)

式中：ΔU_j为节点j的电压变化量；ΔP_i、ΔQ_i分别为节点i的有功、无功变化量；Δφ_j为节点j的相位角变化量。

将式(5)化为矩阵形式，即：

$ \left[\begin{array}{c} \Delta \boldsymbol{P} \\ \Delta \boldsymbol Q \end{array}\right]=-\left[\begin{array}{ll} \boldsymbol{H} & \boldsymbol N \\ \boldsymbol K & \boldsymbol L \end{array}\right]\left[\begin{array}{c} \Delta \boldsymbol\varphi \\ \boldsymbol U^{-1} \Delta \boldsymbol U \end{array}\right]=-\boldsymbol J\left[\begin{array}{c} \Delta \boldsymbol \varphi \\ \boldsymbol U^{-1} \Delta \boldsymbol U \end{array}\right] $

(6)

式中：ΔP、ΔQ分别为风电场内节点有功、无功变化量组成的向量；Δφ、ΔU分别为风电场内节点相位角变化量、电压变化量组成的向量；H、N、K、L为雅可比矩阵J的参数矩阵。

式(6)等号两边同时乘以雅可比矩阵的逆矩阵，可得：

$ \left[\begin{array}{c} \Delta \boldsymbol{\varphi} \\ \boldsymbol{U}^{-1} \Delta \boldsymbol U \end{array}\right]=\boldsymbol{J}^{-1}\left[\begin{array}{c} \Delta \boldsymbol{P} \\ \Delta \boldsymbol Q \end{array}\right]=-\left[\begin{array}{ll} \boldsymbol{A} & \boldsymbol{B} \\ \boldsymbol{C} & \boldsymbol{D} \end{array}\right]\left[\begin{array}{c} \Delta \boldsymbol{P} \\ \Delta \boldsymbol{Q} \end{array}\right] $

(7)

式中：A、B、C、D为参数矩阵，由雅可比矩阵求逆得到。

由式(7)可以看出，海上风电场内各节点的电压增量与节点注入的有功、无功功的率增量有关，因此，整风场分配无功功率时须兼顾节点电压的稳定性。

1.2 海上风电机组无功控制模型

单台机组分配到的无功控制量随着海上风电场无功控制总量的变化而不断变化，于是，海上风电机组需要不断跟随这个变化的无功控制目标实现精准的无功控制。

以采用双脉宽调制(pulse width modulation, PWM)全功率变换器实现变速恒频运行的直驱型海上风电机组为研究对象，构建风机的控制框图，如图 1所示。其中，风力发电机为永磁同步电机(permanent magnet synchronous generator, PMSG), 风机采用最大功率跟踪(maximum power point tracking, MPPT)模式以实现最大功率输出，

图 1中，i_sa、i_sb、i_sc分别为输入机侧变流器的a、b、c三相电流值；ω_r为风机的电磁角速度；ω_r^*为风机的电磁角速度参考值；ω_g为电网角速度；i_sd、i_sq分别为机侧变流器输入电流的d轴及q轴分量；i_sd^*为机侧变流器输入电流d轴的参考值；u_sd^*、u_sq^*分别为PWM输入电压参考值的d轴及q轴分量；u_dc、u_dc^*分别为直流电容C电压的实际值和参考值；L_gd、L_gq分别为网侧电感值的d轴及q轴分量；u_ga、u_gb、u_gc分别为电网侧的三相上的电压；u_gα、u_gβ分别为电网侧电压的α轴及β轴分量；i_gq^*为机侧变流器输入电流q轴的参考值；Q^*为网侧变流器输出无功功率参考值；i_ga、i_gb、i_gc分别为网侧a、b、c三相输入电流；i_gd、i_gq分别为网侧输出电流的d轴及q轴分量；U_g为电网电压。

对于直驱型风机，通过控制网侧变流器即可控制风机的有功、无功输出^[19]，网侧PWM变换器的拓扑如图 2所示，i_dc为流过直流电容C的电流值，R_L为负载电阻。

在三相静止坐标系中，网侧变换器的数学表达式为：

$ \left\{\begin{array}{l} L_{\mathrm{ga}} \frac{\mathrm{d} i_{\mathrm{ga}}}{\mathrm{d} t}=u_{\mathrm{ga}}-i_{\mathrm{ga}} R_{\mathrm{ga}}-\frac{u_{\mathrm{ga}}+u_{\mathrm{gb}}+u_{\mathrm{gc}}}{3}-V_{\mathrm{ga}} \\ L_{\mathrm{gb}} \frac{\mathrm{d} i_{\mathrm{gb}}}{\mathrm{d} t}=u_{\mathrm{gb}}-i_{\mathrm{gb}} R_{\mathrm{gb}}-\frac{u_{\mathrm{ga}}+u_{\mathrm{gb}}+u_{\mathrm{gc}}}{3}-V_{\mathrm{gb}} \\ L_{\mathrm{gc}} \frac{\mathrm{d} i_{\mathrm{gc}}}{\mathrm{d} t}=u_{\mathrm{gc}}-i_{\mathrm{gc}} R_{\mathrm{gc}}-\frac{u_{\mathrm{ga}}+u_{\mathrm{gb}}+u_{\mathrm{gc}}}{3}-V_{\mathrm{gc}} \\ C \frac{\mathrm{d} u_{\mathrm{dc}}}{\mathrm{d} t}=S_{\mathrm{a}} i_{\mathrm{ga}}+S_{\mathrm{b}} i_{\mathrm{gb}}+S_{\mathrm{c}} i_{\mathrm{gc}}-i_{\mathrm{L}} \end{array}\right. $

(8)

式中：L_ga、L_gb、L_gc为三相电感值；R_ga、R_gb、R_gc为三相电阻值；V_ga、V_gb、V_gc为变换器交流侧三相相对电压；S_a、S_b、S_c为整流桥中各相桥臂的开关常数，取值为1或0。

将式(8)变换到dq坐标系中，即：

$ \left\{\begin{array}{l} u_{\mathrm{g} d}=L_{\mathrm{g} d} \frac{\mathrm{d} i_{\mathrm{g} d}}{\mathrm{~d} t}+R_{\mathrm{g} d} i_{\mathrm{g} d}-\omega_{\mathrm{g}} L_{\mathrm{g} d} i_{\mathrm{g} d}+V_{\mathrm{g} d} \\ u_{\mathrm{g} q}=L_{\mathrm{g} q} \frac{\mathrm{d} i_{\mathrm{g} q}}{\mathrm{~d} t}+R_{\mathrm{g} q} i_{\mathrm{g} q}-\omega_{\mathrm{g}} L_{\mathrm{g} q} i_{\mathrm{g} q}+V_{\mathrm{g} q} \\ C \frac{\mathrm{d} u_{\mathrm{dc}}}{\mathrm{d} t}=\frac{3}{2}\left(S_d i_{\mathrm{g} d}+S_q i_{\mathrm{g} q}\right)-i_{\mathrm{L}} \end{array}\right. $

(9)

式中：u_gd、u_gq分别为交流侧电压的d轴及q轴分量；L_gd、L_gq分别为网侧电感值的d轴及q轴分量；R_gd、R_gq分别为网侧电阻值的d轴及q轴分量；V_gd、V_gq分别为交流侧电压的d轴及q轴分量；S_d、S_q为开关函数，取值为1或0。

令dq坐标系的d轴方向与电网电压方向一致，有：

$ \left\{\begin{array}{l} u_{\mathrm{g} d}=U_{\mathrm{g}} \\ u_{\mathrm{g} q}=0 \end{array}\right. $

(10)

结合式(9)与式(10)可得：

$ \left\{\begin{array}{l} V_{\mathrm{g} d}=u_{\mathrm{g} d}-L_{\mathrm{g} d} \frac{\mathrm{d} i_{\mathrm{g} d}}{\mathrm{~d} t}-R_{\mathrm{g} d} i_{\mathrm{g} d}+\omega_{\mathrm{g}} L_{\mathrm{g} q} i_{\mathrm{gq}} \\ V_{\mathrm{g} q}=-L_{\mathrm{g} q} \frac{\mathrm{d} i_{\mathrm{g} q}}{\mathrm{~d} t}-R_{\mathrm{g} q} i_{\mathrm{g} q}-\omega_{\mathrm{g}} L_{\mathrm{g} d} i_{\mathrm{g} d} \end{array}\right. $

(11)

网侧变流器向电网输送的有功、无功功率为：

$ \left\{\begin{array}{l} P=-\frac{3}{2}\left(u_{\mathrm{g} d} i_{\mathrm{g} d}+u_{\mathrm{g} q} i_{\mathrm{g} q}\right) \\ Q=-\frac{3}{2}\left(u_{\mathrm{g} q} i_{\mathrm{g} d}-u_{\mathrm{g} d} i_{\mathrm{g} q}\right) \end{array}\right. $

(12)

结合式(10)与式(12)，可得：

$ \left\{\begin{array}{l} P=-\frac{3}{2} u_{\mathrm{g} d} i_{\mathrm{g} d} \\ Q=\frac{3}{2} u_{\mathrm{g} d} i_{\mathrm{g} q} \end{array}\right. $

(13)

通过式(13)可以看出，控制i_gq即可控制网侧变流器注入电网的无功功率^[20-22]。

SVG通过对送入内部调节器的无功参考值进行分配，从而调整其输出的无功功率，可表示为：

$ Q_{\mathrm{S}}^{\prime}=Q_{\mathrm{S}, 0}+K_{\mathrm{S}, \mathrm{P}}\left(U_{\mathrm{S}}^{\prime}-U_{\mathrm{S}}\right)+K_{\mathrm{S}, \mathrm{I}}\left(U_{\mathrm{S}}^{\prime}-U_{\mathrm{S}}\right) $

(14)

式中：Q_S^′、Q_{S, 0}分别为SVG输出无功功率的设定值和在工作点下的无功功率；K_{S, P}、K_{S, I}分别为SVG内部比例积分(proportional integral, PI)控制器的比例增益常数和积分增益常数；U_S^′、U_S分别为SVG输出电压的参考值和实际值。

通过式(14)可以看出，通过调节SVG输出电压参考值的相位和幅值，可以使SVG吸收或者发出满足要求的无功功率，实现功率无功补偿的目的^[23-24]。

2 海上风电场自适应多目标无功优化控制策略

针对海上风电场的有功网损和并网点电压波动，设置无功优化控制的目标函数，其中各子目标的权重系数基于并网点电压偏差量自适应调整，基于风机的输出特性和风电场的运行特性，构建无功优化的约束条件集，并利用粒子群优化(particle swarm optimization，PSO)算法进行策略求解，以实现对海上风电场各无功源无功输出的精准控制。

2.1 海上风电场无功控制目标函数的自适应权重设计

将目标函数设置为系统有功网损与并网点电压偏差的加权和最小，优化变量包含直驱风机及SVG的无功出力、可调变压器分接头位置，据此建立无功优化模型。具体实施方式为将电压偏差及有功网损作为子目标，并分别给定权重系数合并为总的优化目标，其目标函数如下：

$ \min F=\min \left(\alpha_1 F_1+\alpha_2 F_2\right) $

(15)

式中：F₁为电压偏离量最小的优化目标；F₂为风电场内有功网损最小的优化目标；α₁、α₂分比为电压偏离量、有功网损的权重系数。

风机并网点电压波动在-0.05~0.05 p.u.范围内符合要求，当|ΔU|>0.05 p.u.时，并网点电压超过安全范围，此时风电场的无功控制策略主要使并网点电压偏差减少至规定范围内；当|ΔU|<0.03 p.u.时，并网点电压波动较小，无功控制策略主要使风电场的有功网损最小。为满足上述要求，文中电压偏离量F₁的权重采用sin函数自适应调节：

$ \alpha_1=\sin (y \pi / 2) $

(16)

其中：

$ y=\left|\frac{U_0-U_{\text {ref }}}{\Delta U_{\max } / 2}\right| $

(17)

式中：U₀为并网点电压实测值；U_ref为电网电压参考值；ΔU_max为国标规定风机不脱网运行的最大偏离范围的差值, 为0.1 p.u.。

有功网损F₂的权重系数标定方式为：

$ \alpha_2=1-\alpha_1 $

(18)

则总的目标函数为：

$ \min F(\boldsymbol{x})=\alpha_1\left|U_0-U_{\mathrm{ref}}\right|+\alpha_2 \sum\limits_{w=1}^{N_2} R_w \frac{P_w^2+Q_w^2}{\left|U_w\right|^2} $

(19)

式中：x为优化变量，$\boldsymbol{x}=\left[\begin{array}{lll}\boldsymbol{T}_{\mathrm{tr}} & \boldsymbol{Q}_{\mathrm{S}} & \boldsymbol{Q}_{\mathrm{G}}\end{array}\right]$；T_tr为可调变压器分接头的位置向量，T_tr=[T_{tr, 1}  T_{tr, 2}  T_{tr, 3}  …  T_{tr, n2}]，n₂为可调变压器总的台数；Q_S为SVG的无功出力向量；Q_G为风电场的无功出力向量；N₂为海上风电场系统的支路总数；R_w、U_w分别为支路w的电阻、电压值；P_w、Q_w分别为支路w的有功、无功功率。

2.2 海上风电场无功控制的约束条件

等式约束为海上风电场潮流约束，见式(4)。

不等式约束为：

$ Q_{\mathrm{G}, k, \text { min }} <Q_{\mathrm{G}, k}<Q_{\mathrm{G}, k, \text { max }} $

(20)

$ P_{\mathrm{G}, k, \text { min }} <P_{\mathrm{G}, k}<P_{\mathrm{G}, k, \text { max }} $

(21)

$ Q_{\mathrm{S}, l, \text { min }} <Q_{\mathrm{S}, l}<Q_{\mathrm{S}, l, \text { max }} $

(22)

$ T_{\mathrm{tr}, p, \text { min }} <T_{\mathrm{tr}, p}<T_{\mathrm{tr}, p, \text { max }} $

(23)

$ U_{i, \text { min }} <U_i<U_{i, \text { max }} $

(24)

式中：P_{G, k}，Q_{G, k}分别为第k台风机的有功、无功功率输出；P_{G, k, min}、P_{G, k, max}、Q_{G, k, min}、Q_{G, k, max}分别为第k台风机的有功、无功功率输出最小值与最大值；Q_{S, l, min}、Q_{S, l, max}分别为第l台SVG的无功输出最小值与最大值；T_{tr, p, min}、T_{tr, p, max}分别为第p台可调变压器分接头位置的最小值与最大值；U_{i, min}、U_{i, max}分别为第i个节点的电压最小值与最大值。

2.3 策略求解流程

PSO算法具有搜索速度快、效率高等优势，能够快速高效地求解多变量的优化问题，快速收敛到最优解^[25-27]。基于PSO算法求解海上风电场在自适应权重目标函数下的多目标优化控制策略的流程如图 3所示。

具体步骤如下。

步骤1：输入海上风电场中直驱风机的台数、装机容量、运行参数、所处位置的风速等数据。

步骤2：基于输入的数据及直驱风机的功率特性曲线求出每台风机的有功输出功率。

步骤3：假定风电场中单个风机的初始功率因数为1，根据步骤2求出的风机有功功率进行潮流计算，得出风电场并网点电压。

步骤4：根据每个风机有功输出确定相应的无功输出范围，即每个风机的无功调节能力。

步骤5：设置粒子群的种群大小为K、加速系数c₁和c₂、最大迭代次数M，将各风机及SVG的无功调节能力、变压器分接头位置作为优化变量进行编码。

步骤6：在保证随机性的条件下初始化粒子群，得到K个粒子，即K个可行解。将初始化后的粒子值代入到潮流计算中，求出各粒子的适应度值，并将其作为当前的粒子最优位置代入下次运算，同时选取适应度最小的粒子的当前位置作为种群的最优位置代入下次运算。

步骤7：基于粒子群迭代次数，对惯性权重ω进行更新；同时，在保证随机性的条件下，更新各粒子的速度和位置数据。若存在粒子速度超出规定速度的情况，则将该粒子的速度设置为就近的极值代入到下次运算。

步骤8：对更新后的粒子进行适应度值计算，并更新相关信息，包括适应度值、粒子历史最优位置、种群历史最优位置等。

步骤9：若达到最大迭代次数，则停止迭代，解码并输出得到的无功控制策略；否则重新进入步骤7。

基于上述流程进行无功优化策略的求解，确定实时工况下各风电机组和SVG的出力策略以及可调变压器分接头的位置，从而对不同无功源的无功输出进行控制，以实现海上风电场对复杂工况下电力系统的无功主动支撑。

3 算例分析 3.1 仿真场景设计

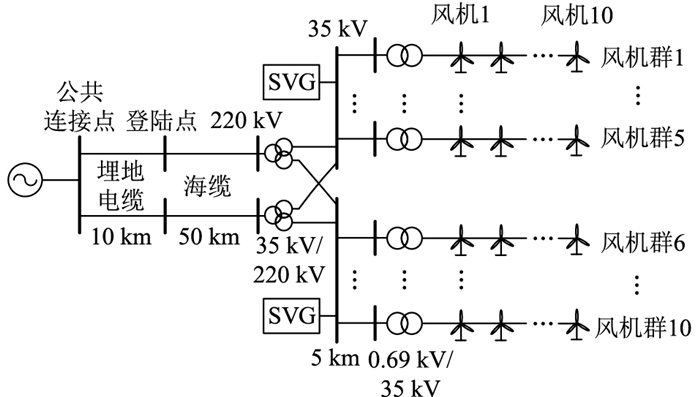

文中采用的海上风电场结构模型见图 4。该风电场容量为300 MW，由100台3 MW的永磁同步风电机组组成，风电机组经箱变(0.69 kV/35 kV)升压后并联，每10台风机构成一个支路，共有10路汇集线，经过35 kV海缆集电线接至海上升压站的低压侧，再由2台主变压器(35 kV/220 kV)升压至220 kV后，最后经过2路陆地电缆接入陆上并网点，海上升压站至陆上并网点的距离约100 km。海缆的单位直流电阻值为0.268 Ω/km，单位交流阻值为0.342 Ω/km。其中3 MW永磁同步风机的基本参数如表 1所示。

针对这一海上风电场，分别针对传统无功优化策略和自适应无功优化策略进行仿真设计。

固定权重系数多目标无功优化策略：为比较多目标优化中各不同权重系数的优化效果，设置3个权重组合。其中，组合1将电压偏差量的权重系数设为0.75，有功网损的权重系数设为0.25；组合2将电压偏差量的权重系数设为0.5，有功网损的权重系数设为0.5；组合3将电压偏差量的权重系数设为0.25，有功网损的权重系数设为0.75。在这3个权重组合设置下，对应的3个目标函数如下。

(1) 组合1：

$ \min F_3(\boldsymbol{x})=0.75\left|U_0-U_{\text {ref }}\right|+0.25 \sum\limits_{w=1}^{N_2} R_w \frac{P_w^2+Q_w^2}{\left|U_w\right|^2} $

(25)

(2) 组合2：

$ \min F_4(\boldsymbol{x})=0.5\left|U_0-U_{\text {ref }}\right|+0.5 \sum\limits_{w=1}^{N_2} R_w \frac{P_w^2+Q_w^2}{\left|U_w\right|^2} $

(26)

(3) 组合3：

$ \min F_5(\boldsymbol{x})=0.25\left|U_0-U_{\text {ref }}\right|+0.75 \sum\limits_{w=1}^{N_2} R_w \frac{P_w^2+Q_w^2}{\left|U_w\right|^2} $

(27)

自适应权重系数多目标无功优化策略的目标函数见式(19)。

为比较不同工况下上述无功优化策略的优化效果，将风电场并网点电压分别设置为1.01 p.u.、1.06 p.u.、1.10 p.u.，采用上述多种无功优化策略进行仿真分析。

3.2 仿真分析

不同工况下各无功优化策略的优化效果如表 2、表 3所示，可以看出，不同的电压、网损权重系数设置会对优化效果产生影响。以并网点初始电压为1.06 p.u.为例，在3种固定权重系数组合对应的优化策略中，电压、网损权重系数为0.75、0.25的组合1对应的优化策略获得了最佳的电压优化效果，此时并网点电压从1.06 p.u.降低至1.016 p.u.，但优化后的网损为10.33 MW，对网损的优化效果最差；电压、权重权重系数为0.25、0.75的组合3对应的优化策略对于并网点电压的优化效果最差，并网点电压仅降低至1.030 p.u.，但其网损降低至10.18 MW，取得了最好的网损优化效果；电压、网损权重系数为0.5、0.5的组合2对应的优化策略对于并网点电压的优化效果优于组合1，但劣于组合3，对于网损的优化效果优于组合3，但劣于组合1。

由以上数据分析可知，在多目标优化中，优化目标对应权重系数越大，对该目标的优化效果越好。但对于复杂工况下的电网，风电场并网点电压会持续处于波动状态，不同时刻的并网点电压偏离量可能相差较大，固定权重系数的无功优化策略可能无法持续取得较好的优化效果。

当电网工况处于持续变化的场景下，风电场并网点电压可能会持续剧烈变化，对比表 2、表 3中自适应权重系数与固定权重系数无功优化策略的优化效果可见：(1) 当并网点电压保持在安全范围内时(对应表 2、表 3中1.01 p.u.一行)，自适应无功优化策略对于并网点电压的优化效果弱于固定权重无功优化策略，但对于有功网损的优化效果远优于固定权重无功优化策略，有功网损降低至10.08 MW；(2) 当并网点电压临近或超出安全阈值时(对应表 2、表 3中1.06 p.u.、1.10 p.u.两行)，自适应无功优化策略对于有功网损的优化效果弱于固定权重无功优化策略，但对于并网点电压的优化效果明显优于固定权重系数的无功优化策略，能有效保证并网点电压处于安全范围内。当并网点电压为1.10 p.u.时，经权重系数比为0.25 ∶0.75的优化策略优化后的并网点电压为1.052 p.u.，依旧超出安全阈值，此时风电场的安全运行受到严重影响。

综上，相比于传统固定权重无功优化策略，自适应无功优化策略在并网点电压出现较大波动时，对电压的优化效果更好，能使电压偏离量快速降低至安全范围；当并网点电压处于安全范围内时，能够最大降低有功网损，优化效果优于固定权重无功优化策略。

4 结语

当电压偏离量较大时，优化目标以网损最小为主，影响电力系统的安全运行；反之，在电压偏离量较小时，优化目标以电压偏离量最小为主，可能会导致补偿能力浪费，增加网损并降低系统的经济性。针对海上风电场在无功主动支撑控制方面存在的电压偏离较大或补偿能力浪费问题，文中在建立海上风电场及其风电机组的无功主动支撑控制模型的基础上，提出基于并网点电压偏离量的自适应实时变权重的目标函数，并利用PSO算法求解该模型在动态约束下的无功控制策略。仿真结果表明：所提出的策略可保证复杂工况下海上风电场并网点的电压偏离处于安全范围内的条件下，且能够最小化有功网损，从而精准实现海上风电场对复杂工况下电力系统的无功主动支撑。
