2024, Vol. 43
文章编号: 2096-3203(2024)03-0201-08 中图分类号: TM85
, , , , ,
2. 哈尔滨理工大学(工程电介质及其应用教育部重点实验室)，黑龙江 哈尔滨 150080
 张德文(1984)，男，硕士，高级工程师，从事电力设备检测及故障诊断分析相关工作(E-mail：dewen1984@163.com); |
曲利民(1990)，男，硕士，工程师，从事电力变压器(电抗器)故障诊断相关工作。
油浸式电力变压器是电网系统中的核心装置，其安全可靠将保障系统的稳定运行[1-3]。变压器油与绝缘纸板搭建的复合结构构成了变压器主绝缘体系。在长期复杂的运行环境下，局部电场集中、高温运行环境、固有振动等因素均将加速变压器绝缘及密封装置老化，从而影响变压器的使用寿命[4-6]。因此开展变压器绝缘状态评估具有十分重要的意义[7-8]。
目前，国际电工委员会导则主要以常规电气性能测试法、气相及液相色谱分析法[9-13]、变压器油取样法进行水分测试，间接评估绝缘纸板中的水分以判断变压器内部绝缘老化或受潮状态。通过电气性能测试法仅能定性比较绝缘的老化或受潮程度，现场试验一般仅能比较出厂试验值或前期试验结果；而液相色谱法一般测试结果偏差较大，这是测试时表征绝缘老化的特征量不稳定且易分解导致的。对于绝缘内水分含量的测试，目前采用的油-纸水分平衡曲线尚未考虑绝缘老化的影响，水分评估结果的准确度较低，因此传统的分析方法尚未能对变压器的绝缘状态进行可靠的量化分析[14-15]。
目前考虑直流激励下变压器主绝缘介质极化与去极化过程的工程检测方法，主要有去极化电流法与回复电压法。相较于去极化电流法，回复电压法测试时获得的回复电压值较高，因此受到现场干扰的情况较小，测试结果的准确度较高[16-17]。目前国内外对回复电压的研究主要有：福州大学蔡金锭等采用多元参数回归方法对相关向量机(relevance vector machine，RVM)曲线进行解谱分析，实现了变压器绝缘状态的诊断[18]；Wolny等建立了Cole-Cole模型参数与RVM特征参数的函数关系[19]；张涛等通过两个不同极化时间下与回复电压曲线相关特征值的提取，建立了特征值与油纸绝缘内水分及老化程度的量化关系[20]，但测试温度保持不变时，尚未消除测试温度的影响。目前现场试验时通过对测试后的回复电压曲线进行特征参数(回复电压峰值、回复电压曲线初始斜率以及中心时间常数)提取，建立特征参数与老化程度及含水量的表征关系，以此评估变压器油纸绝缘的绝缘状态[21-23]。
在实际现场应用时回复电压法受到限制的原因主要有：一是现场环境温度的影响无法合理消除；二是测试时极化与去极化过程中的时间对回复电压曲线的影响较大，尚未有统一的时间标准；三是在实际测试中，变压器内绝缘老化和绝缘受潮两种情况的回复电压曲线有相同的变化趋势，如何量化区分是主要难点。
由以上分析可知，回复电压曲线的变化规律与油纸绝缘试样中的水分含量及绝缘的老化程度均有关，须通过回复电压测试定量区分绝缘老化及水分含量的影响。因此文中提出采用粒子群优化-极限学习机(particle swarm optimization-extreme learning machine，PSO-ELM)算法实现对回复电压曲线中特征参数的寻优分析，分别量化计算主绝缘内绝缘纸板的聚合度与水分含量，实现变压器绝缘状态评估。
1 模式识别方法与试验平台搭建 1.1 PSO-ELM理论研究极限学习机(extreme learning machine，ELM)是一种新型的单隐层前馈神经网络[24]，由于其具有学习速度快、泛化性能好等优点已被应用于故障诊断。
ELM算法与传统的神经网络相比，在相同学习精度下算法运算速度更快，ELM网络如图 1所示。
|

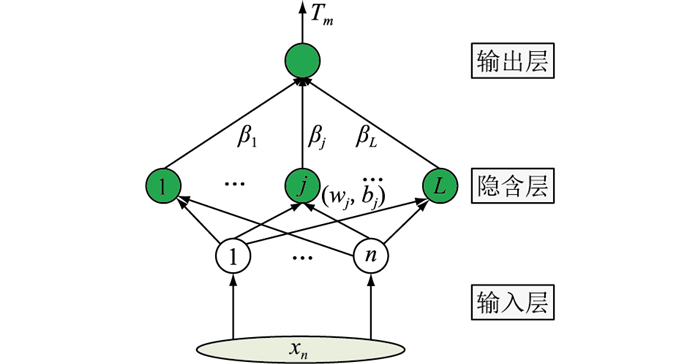

图 1 ELM网络示意 Fig. 1 Schematic diagram of ELM network |
图 1为有n个输入神经元，L个隐层神经元和m个输出神经元且激活函数为g(x)的ELM网络，j为特定计数，其数学模型如式(1)所示。
| $ \left\{ \begin{array}{l} \boldsymbol{H} \boldsymbol{\beta}=\boldsymbol{T} \\ \boldsymbol{H}=\left[\boldsymbol{h}\left(x_1\right)^{\mathrm{T}} \cdots \boldsymbol{h}\left(x_n\right)^{\mathrm{T}}\right]^{\mathrm{T}}= \\ \left[\begin{array}{ccc} g\left(\omega_{11} x_1+b_1\right) & \cdots & g\left(\omega_{L 1} x_1+b_L\right) \\ \vdots & & \vdots \\ g\left(\omega_{1 n} x_n+b_1\right) & \cdots & g\left(\omega_{L n} x_n+b_L\right) \end{array}\right]_{n \times L} \end{array} \right. $ | (1) |
式中：ωLn为连接第L个隐层神经元和第n个输入层神经元的输入权值；xn为第n个输入层神经元的输入值；bL为第L个隐层神经元的偏置；β =[β1 β2 … βL]T为输出权重向量；T =[T1 T2 … Tm]T为训练样本期望输出向量；H为随机特征映射矩阵，被随机赋值后即保持不变。当隐藏神经元的个数L与训练样本个数N一致时，矩阵H为可逆方阵，输出权重β为H逆与T的外积，使得神经网络以0误差拟合映射函数。如果隐藏神经元个数L远远小于训练样本个数N，此时不存在使H与β外积为T成立的解，如式(2)所示。
| $ \hat{\boldsymbol{\beta}}=\underset{\boldsymbol{\beta}}{\operatorname{argmin}}\|\boldsymbol{T}-\boldsymbol{H} \boldsymbol{\beta}\|_{\mathrm{F}} $ | (2) |
根据极小范数准则，式(2)转化为求解线性系统的范数最小二乘解β，如式(3)所示。
| $ \hat{\boldsymbol{\beta}}=\boldsymbol{H}^{+} \boldsymbol{T} $ | (3) |
式中：H+为隐藏层响应矩阵H的广义逆矩阵。
在ELM算法中正交法经常被用于H+的计算，然而迭代计算时若出现梯度爆炸或者梯度消失，将导致深度学习无法更新或更新停滞。因此当ELM算法的精度无法符合要求时，应对其进行参数优化，实现预测可靠性的提升。
PSO算法具有简单、易于实现、快速找到局部最优等特点，算法中每个粒子的速度和位置进化如式(4)和式(5)所示。
| $ \begin{gathered} v_i(t+1)=w v_i(t)+c_1 r_1\left(P_i(t)-x_i(t)\right)+ \\ c_2 r_2\left(P_{\mathrm{g}}(t)-x_i(t)\right) \end{gathered} $ | (4) |
| $ x_i(t+1)=x_i(t)+v_i(t+1) $ | (5) |
式中：vi(t)为粒子i迭代t次后的速度；w为权重惯性；r1(·)、r2(·)为均匀分布的随机数函数；Pi(t)为粒子i个体的历史最佳位置；Pg(t)为集群所在的全局最优位置；xi(t)为粒子i在迭代t次后所处的位置。
基于此，文中提出PSO-ELM法，对回复电压曲线特征参量进行参数寻优，以模糊集的形式区分油纸绝缘中的微水含量和老化程度(聚合度)，以此完成油纸绝缘状态的评估。
1.2 测试平台与模型制备在介质加压极化及去极化过程中，去极化不完全时将在介质两侧产生电势差，各测试阶段介质内回复电压的产生如图 2所示。
|

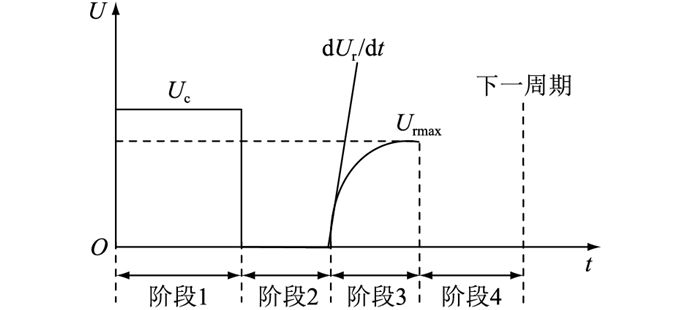

图 2 RVM测试原理 Fig. 2 RVM testing principle |
(1) 阶段1为极化过程：由于外施电压的作用，待测试样产生极化现象，束缚电荷堆积在表面上，图 2中测试时时间的激励电压为Uc。
(2) 阶段2为去极化过程：当试样两端短路时，表层电荷在短时间内立刻释放，与去极化电流测试阶段一致，但在进行回复电压测试时，去极化时间小于极化时间，以实现后续介质内电压的回复过程。
(3) 阶段3为电压回复过程：去极化过程的不充分使得自由电荷在电极两端产生电势差，开路测试时试样两端电压产生一个较大电压回复过程，其电压幅值逐渐升高至最大回复电压Urmax后逐渐减小，回复电压曲线的初始阶段变化率用dUr/dt表示。
(4) 阶段4：当回复电压达到最大值后将迅速衰减，此阶段将极化过程中介质内累积的电荷释放。
文中在实验室环境下，采用10 kV高压干簧管继电器控制电路开断，以保证继电器对采样精度的影响降至最低，并采用静电计6517b实现对油纸绝缘介质两侧电压回复过程的数据的采集，在回复电压测试中采用三电极测试系统，回复电压测试电路如图 3所示。
|

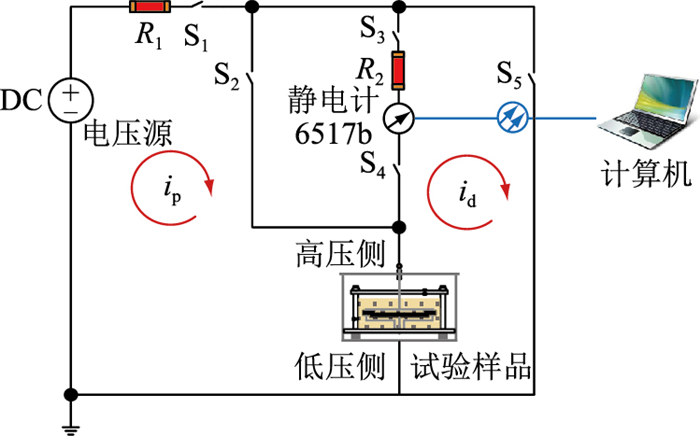

图 3 RVM测试电路 Fig. 3 RVM testing circuit |
其中S1—S5均为高压干簧管继电器，S1为主回路开关，S2为延时回路开关，S3为充电回路开关，S4为隔离电路开关，S5为放电回路开关；R1、R2为1 MΩ的电路保护电阻。测试时第1个阶段对试样进行充分极化，此时S1、S2闭合，S3、S4、S5打开，此时在测试回路中出现极化电流ip；第2个阶段对试样进行短路去极化，此时S2、S5闭合，S1、S3、S4打开，此时在测试回路中出现极化电流id；第3个阶段开路测试试样两端的电势差，此时S1、S2打开，S3、S4、S5闭合，此时试样两端的电势差通过静电计采样获得。
实际的变压器主绝缘由隔板、撑条及油隙组成，结构搭建如图 4所示。为模拟主绝缘结构，文中在进行油纸绝缘模型制备时，将绝缘纸板裁剪为13 cm×13 cm、13 cm×3.5 cm试样，以此为缩比的主绝缘结构。试样处理时绝缘纸板及变压器油均干燥处理96 h，其中绝缘纸板的含水量应控制在0.5%以内，变压器油的含水量小于10 μL/L，采用浸渍后的油浸纸板搭建制备多组油纸绝缘模型，文中选择的油与纸板的质量比为15 ∶1。
|
图 4 变压器主绝缘等效结构 Fig. 4 Equivalent structure of transformer main insulation |
文中将油纸绝缘试样置于真空罐体里进行加速热老化试验，油纸质量比为15 ∶1，考虑到变压器油闪点及缩短老化试验周期的影响因素，文中选择的加速老化温度为130 ℃，试验时采用的老化烘箱、老化试验罐体、测试模型如图 5所示。
|

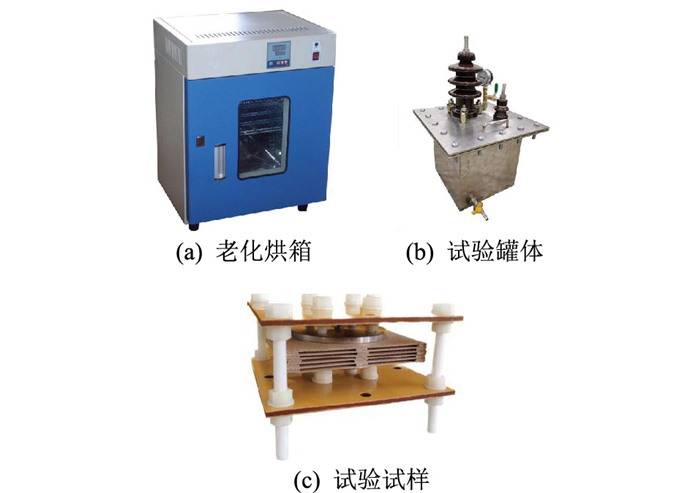

图 5 老化平台及试验试样 Fig. 5 Aging platform and test samples |
在采用回复电压测试时，文中将充放电时间设为10 min和5 min，测试电压为500 V。在30 ℃、60 ℃、90 ℃测试温度下，对上述制备的不同老化、受潮程度的油纸绝缘模型进行回复电压测试，获得油纸绝缘回复电压曲线，分析曲线的变化规律。
回复电压曲线的特征量主要包括回复电压峰值、中心时间常数、回复电压曲线的初始斜率，将上述3个主要特征量作为训练集，采用PSO-ELM算法对油纸绝缘模型内绝缘纸板的老化程度、水分含量进行预测，并将预测结果与理化分析结果进行横向对比分析。
2 测试结果分析与预测方法验证 2.1 回复电压测试结果分析 2.1.1 绝缘内微水含量对RVM测试结果的影响变压器油纸绝缘中的水分来源主要为绝缘老化或受潮，水分含量的升高将严重缩短绝缘的使用寿命。因此文中通过吸潮试验制备了4种不同水分含量(1.30%、2.26%、3.04%、3.62%)的油纸绝缘模型，并在30 ℃、60 ℃、90 ℃测试温度下分别进行回复电压测试(测试中发现，由于测试周期较短，在不同测试温度下油浸纸板中的水分含量基本保持不变)，回复电压的测试结果如图 6所示。
|

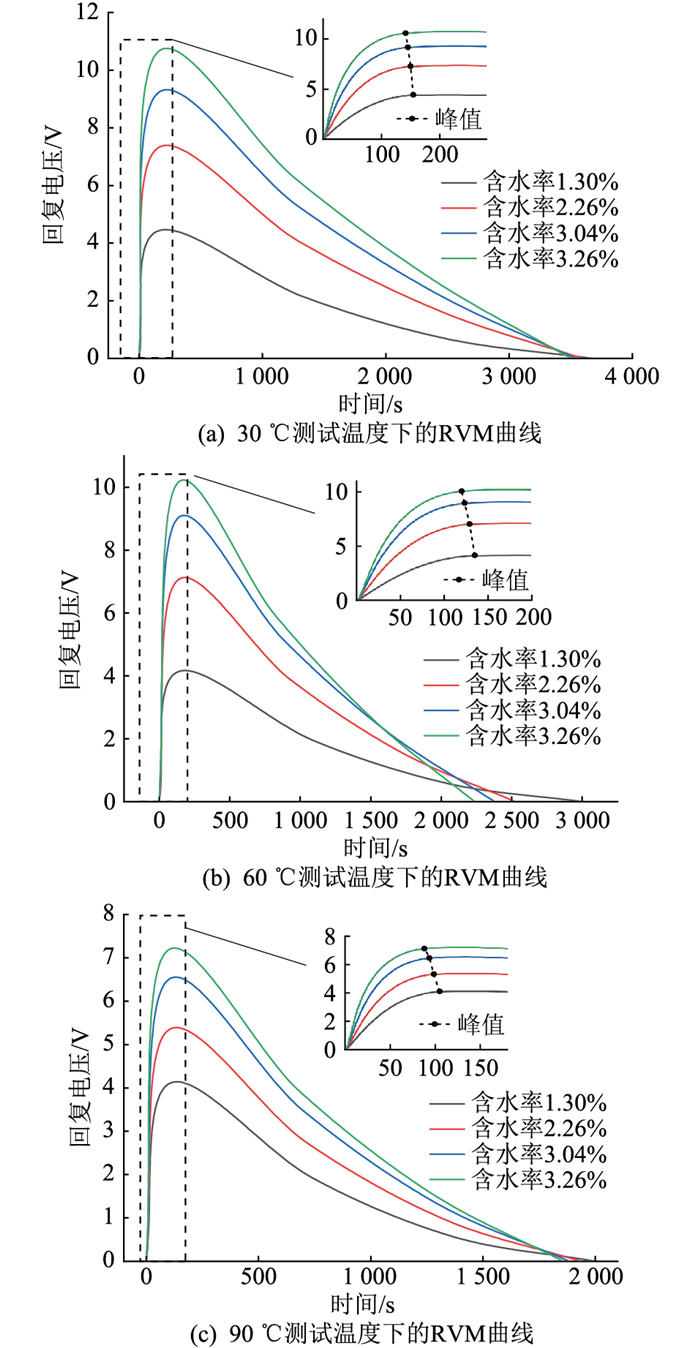

图 6 不同微水含量回复电压曲线 Fig. 6 Recovery voltage curves of different micro water contents |
由曲线变化规律可知，水分将导致介质的极化作用明显加强，回复电压的峰值逐渐增加，回复电压曲线的初始斜率逐渐增大；同时对比不同测试温度下的测试曲线发现，随着测试温度的升高，回复电压曲线峰值降低，衰减周期减小。对于含水较小的油纸绝缘试样，测试温度仅影响恢复电压曲线的衰减时间。这是由于测试温度升高后，含水率较高的油纸绝缘内的电导特性增强，加快了电荷的运动过程。
2.1.2 绝缘老化程度对RVM测试结果的影响根据文中制定的老化试验，在8个不同老化周期下对油纸绝缘模型进行聚合度(degree of polymerization，DP)测试及回复电压测试，聚合度的测试结果如表 1所示，回复电压测试结果如图 7所示。
|
表 1 不同老化天数油浸纸板聚合度 Table 1 DP of oil-immersed pressboard of different aging days |
|

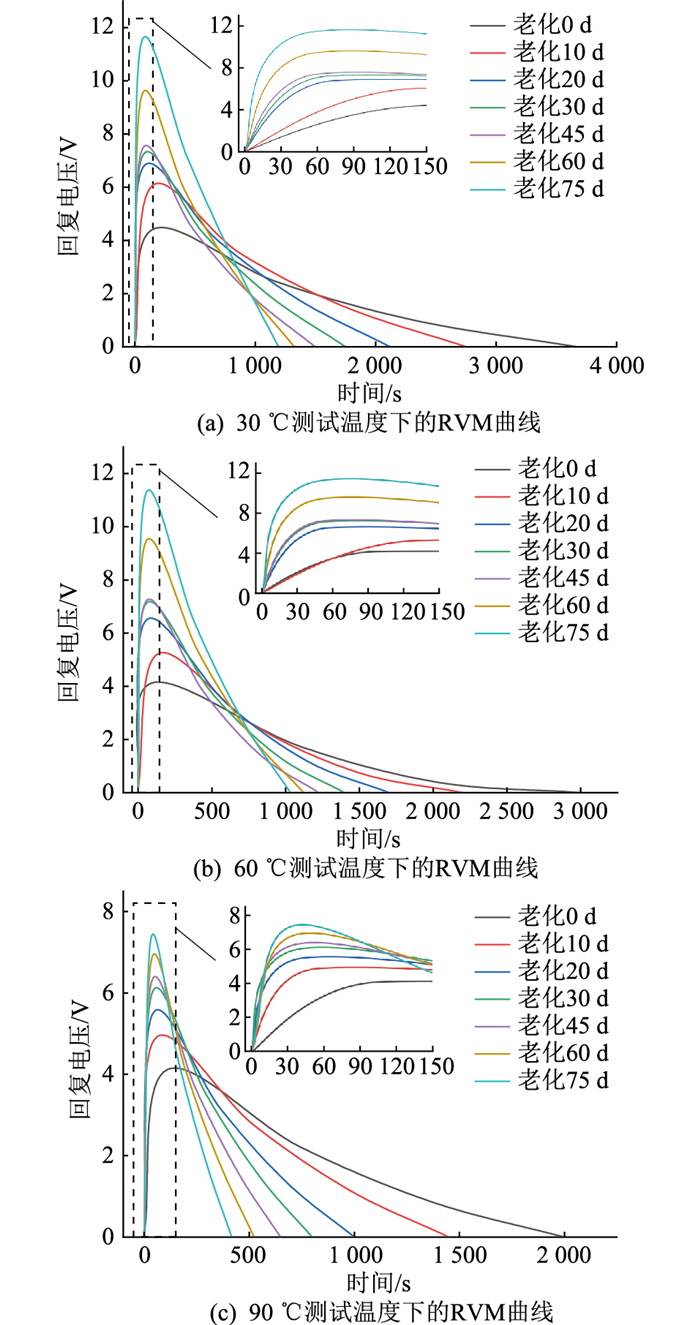

图 7 不同老化天数回复电压曲线 Fig. 7 Recovery voltage curves of different aging days |
由图 7中回复电压曲线变化规律可知，老化与水分对回复电压曲线影响不同，水分含量对曲线的衰减时间几乎无影响仅峰值变化，而油纸绝缘老化后回复电压峰值显著增加，且老化后回复电压的衰减周期显著减小，主要由于油纸绝缘老化后，纸板内的纤维素结构被破坏，油纸内极化电荷的能力降低，回复电压曲线下降阶段的梯度变化显著增大，且对于老化严重的油纸绝缘试样，测试温度的升高将显著影响恢复电压的峰值及衰减时间。
对不同老化阶段的油浸纸板进行扫描电镜扫描观测，结果如图 8所示。由图 8(a)可知，在未老化阶段，纤维素分子结构紧密，未出现明显的孔洞，由老化75 d后的微观形貌可知，纸板内纤维素出现断裂现象，纤维素的直径也变小，从微观上表现纸板结构被破坏，而宏观上可发现纸板变黑，表面出现残渣，纤维素断裂部分如图 8(b)中红色标注部分所示。因此，根据微观形貌可知，随着纸板老化程度的增加，纸板内的纤维素大分子断裂，聚合度下降，机械强度降低。
|
图 8 不同老化程度油浸纸板微观形貌观测 Fig. 8 Observation of microstructures of oil-immersed pressboard with different agings |
文中对油纸绝缘试样进行测试的同时统计各模型测试回复电压曲线的电压峰值、中心时间常数、曲线的初始斜率，以此作为后续算法参数训练的数据库，为实现绝缘状态预测提供数据支撑。
2.2 基于PSO-ELM算法的绝缘性能参数预测ELM算法不同于传统神经元网络，其仅在训练前设置隐含层节点和无限可微的核函数，即可完成对数据的处理。ELM算法能灵活控制隐藏层与输出层之间的关系，算法的学习速度快。但传统ELM算法隐含层个数等均为随机赋予，存在较大偶然性，致使预测结果的误差较大；同时，ELM算法对初值敏感，对训练集中未出现的样本反应能力差，使其泛化能力不足。文中利用PSO算法对ELM算法进行优化，具体寻优过程如下：
步骤1：初始化粒子群，随机设置种群中每个粒子的初始位置和速度；
步骤2：确定适应度，计算每个粒子的适应度；
步骤3：将每个粒子的适应度与个体的历史最佳置Pi相比较，如果Pi较好则更新其位置；
步骤4：将粒子所在种群中的适应度与种群的全局最优位置Pg相比较，如果Pg较好则更新其位置；
步骤5：调整粒子的速度和位置；
步骤6：如果达到结束条件即位置足够好或达到最大迭代次数，上述迭代过程结束，否则继续步骤2。
PSO-ELM算法过程如图 9所示，文中通过多组油纸绝缘模型试样，以油纸绝缘的微水含量、老化程度、测试温度3个参数的改变，排列组合进行135组回复电压的测试。
|

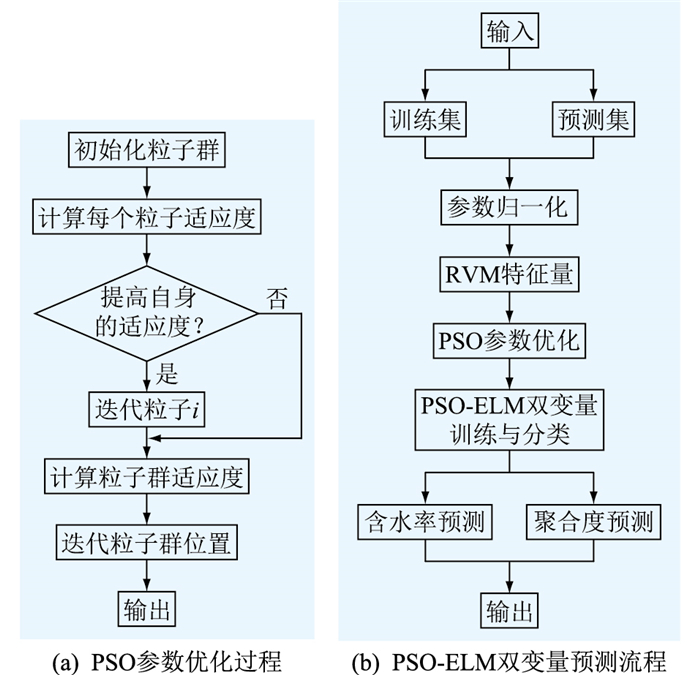

图 9 PSO-ELM算法流程 Fig. 9 Flowchart of PSO-ELM algorithm |
将提取的回复电压曲线的特征量作为自变量、油纸绝缘聚合度及水分含量作为因变量，其中100组作为训练集输入、35组作为预测输入集；同时在文中PSO算法中设定初始种群数量为80、迭代次数为150、初始惯性权重为0.9、自我学习因子为1.6、群体学习因子为1.8。通过该方法得到预测集中各试样的水分含量与聚合度值，寻优计算时以水分含量与聚合度综合误差最小或稳定不变认定为寻优完成。
文中提出的PSO-ELM算法寻优计算时迭代次数为200，迭代误差如图 10所示。
|

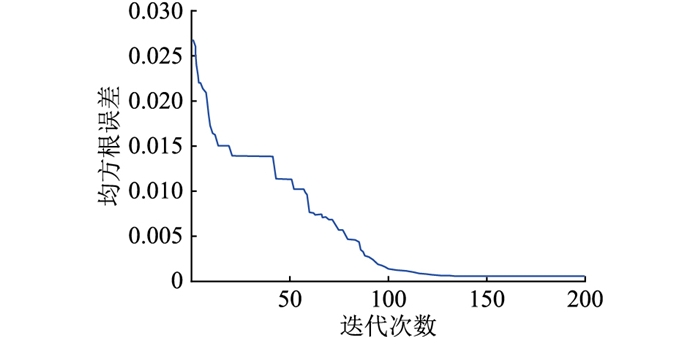

图 10 PSO-ELM误差 Fig. 10 Root mean squared error rate of PSO-ELM |
当误差在第122次稳定在0.000 86时迭代计算完成。为了验证文中提出的PSO-ELM算法的稳定性，将特征数据库中的135组数据由算法随机选出100组作为训练集，剩余35组作为预测集，对比预测值与实测值的相对误差率，如图 11所示。由于每次预测和训练的数据库不同，因此若能保证每次的相对误差率都在可接受范围内，则该算法规避了偶然性。
|

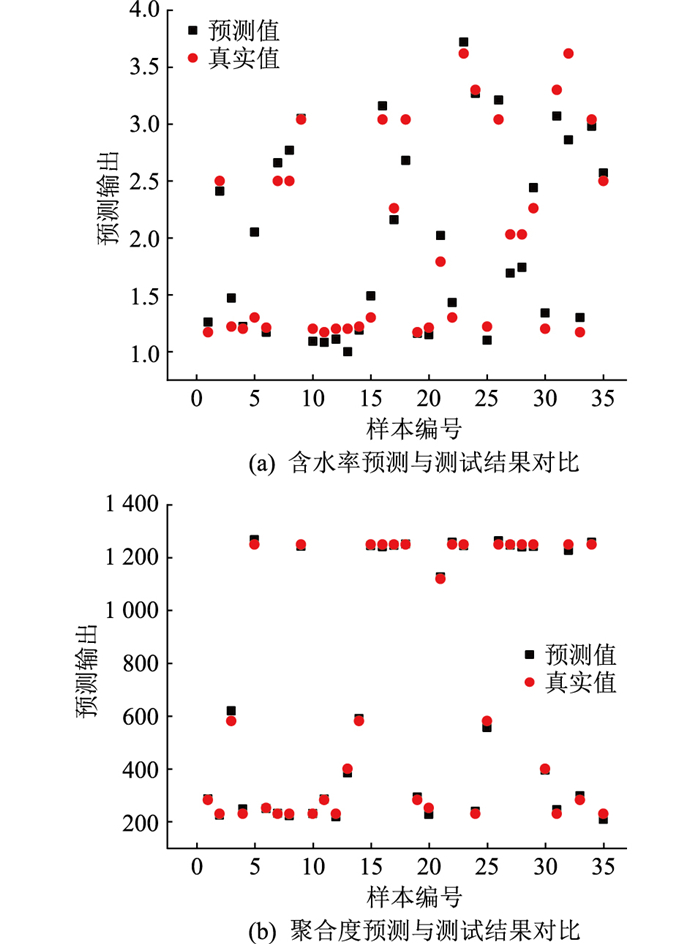

图 11 PSO-ELM算法预测油纸绝缘的含水率、聚合度 Fig. 11 Predicting moisture contents and degrees of polymerization of oil-paper insulation by PSO-ELM algorithm |
表 2为PSO-ELM算法的预测值与实测值对比数据。
|
|
表 2 预测数据与实测数据 Table 2 Predicted values and measured data |
由表 2可知，PSO-ELM算法通过对训练集的训练、寻优及对圈层权重进行迭代后的预测误差远小于ELM预测结果，且利用PSO-ELM算法可有效地将油纸绝缘模型中含水率与老化程度区分开。根据计算可知，由于测试结果的随机性较大，在含水率的预测结果中，第5组及32组出现了绝对误差极大值0.75%与极小值-0.76%两个坏点，其余各组的绝对误差均较小(其余各组中最大绝对误差为-0.36%)，坏点处的预测值严重偏离其他计算结果，因此在不考虑预测结果中出现的坏点时，文中获得的含水率及聚合度绝对误差范围分别小于±0.4%、±30。
当后续应用PSO-ELM算法对其他油纸绝缘试样/模型进行绝缘状态预测时，可将前期实验室获得的全部基础数据作为训练集，油纸绝缘状态的准确评估，同时也需进一步扩宽测试范围，建立更完善的数据训练集，降低数据的分散性。
3 结论文中通过试验得到油纸绝缘回复电压曲线特征参量变化规律并进行分析，提出采用PSO-ELM算法实现对油纸绝缘老化、受潮程度的量化评估，得到的主要结论如下：
(1) 油纸绝缘内水分含量与绝缘老化程度均使得回复电压曲线最大值显著增加，相同测试温度下，水分含量对回复电压曲线的衰减时间几乎无影响，而油纸绝缘老化后回复电压衰减时间显著降低；
(2) 文中提出的PSO-ELM算法避免了原始ELM算法随机性，粒子群的寻优过程提高了ELM算法的稳定性和准确度；
(3) 将基于回复电压曲线特征参数预测的油纸绝缘含水率、聚合度结果与理化性能测试相比较，含水率预测的绝对误差范围小于±0.4%，绝缘纸板聚合度预测的绝对误差范围小于±30。
