电力作为能源行业的中心，其数字化转型是实现能源清洁低碳转型的基础。输变电装备是电力系统的重要组成部分，加快其智能化、数字化发展是推动智能电网建设的重要保证。高灵敏度状态感知是实现设备数字化运维的关键环节，也是实现设备状态分析与全生命周期管理的重要前提[1-3]。高压开关柜在电力系统发电、输电、配电和电能转换的过程中，起到开合、控制和保护用电设备的作用，是电力系统配电网中关键电气设备之一。在高压开关柜生产、运输、安装和维修过程中，不可避免地存在裂缝、污秽、受潮、金属毛刺、金属颗粒等缺陷，随着开关柜长期运行，这些缺陷导致绝缘表面或内部局部场强高于绝缘介质本身的临界场强，由此引发局部放电。同时，局部放电又将引起绝缘材料的劣化，这是绝缘故障的重要诱因[4-7]。因此，加强局部放电状态感知是保证开关柜安全可靠运行的重要前提。
目前，国内外常用的开关柜局部放电检测方法主要有：脉冲电流法、特高频法、暂态地电压(transient earth voltage，TEV)法以及超声波法[8-15]。TEV法是高压开关局部放电带电检测方面的主要手段之一[16]。高压开关柜内部发生局部放电时，会有高频电磁波产生并向四周传播，电磁波通过金属箱体的接缝处及绝缘衬垫处传出，并沿金属箱体外表面继续传播，从而在箱体外表面与地之间产生暂态电压信号[17-22]。利用电容耦合传感器对金属箱体外表面的暂态电压信号进行测量，得出其幅值和放电脉冲数等参数，并由此判断局部放电的强弱和特征。虽然TEV法在理论上的监测灵敏度较高，但开关柜表面TEV信号的强度与分布会受到多种因素影响，因此TEV传感器的布置会严重影响其检测灵敏度。为了系统研究局部放电TEV信号在开关柜表面的强度与分布特性，文中开展了局部放电电磁波传播仿真研究，分析了造成局部放电信号衰减的关键因素，并通过试验验证了局部放电信号衰减特性。
1 开关柜局部放电TEV传播仿真模型 1.1 三维仿真空间设置为了便于直观分析TEV时域信号的衰减程度，采用时域有限差分(finite difference time domain，FDTD)方法开展仿真。在此方法中，将场域分成网格，用网格节点上离散的数值解替代求解场域内连续的场分布，即用网格节点的差分方程近似替代场域内的偏微分方程。
针对典型10 kV铠装式开关柜结构开展研究，文中用到的开关柜型号为KYN28A-12，其整体尺寸(宽×深×高)为800 mm×1 500 mm×2 250 mm。仿真模型如图 1所示。其中，空间B、C的侧面有细小缝隙，缝隙宽度约为5 mm，隔板厚度为5 mm；柜体与前柜门之前也有细小缝隙，缝隙宽度约为1 mm；其他面和边角间没有明显缝隙，在仿真模型中作为无缝处理。整体的仿真空间坐标为(-200，-580，-200)至(1 000, 1 800, 2 500)，坐标单位为mm。柜体的材料设置为钢，母排材料设置为铜，触头盒、绝缘子及电流互感器材料设置为环氧树脂，避雷器材料设置为硅橡胶，观察窗窗口材料设置为玻璃。剖分网格尺寸为10 mm×10 mm×10 mm，缝隙部分尺寸较小，为了保证缝隙能够正确地划分，在缝隙附近将网格细分为1 mm×1 mm×10 mm。这样的网格划分满足FDTD方法的采样准则。
|

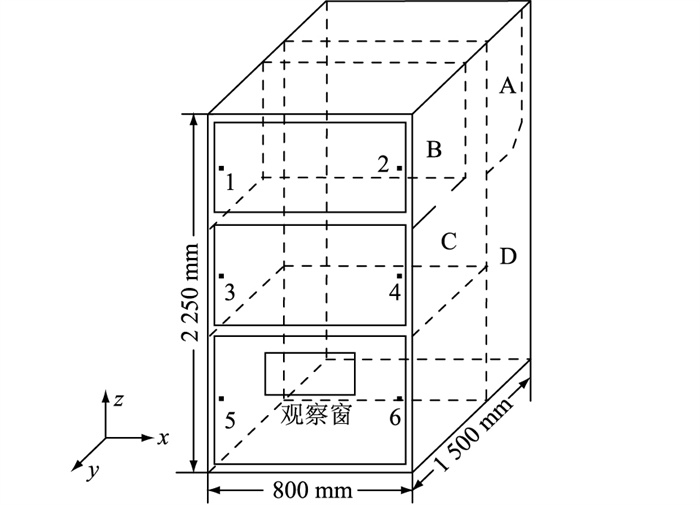

图 1 铠装式开关柜模型 Fig. 1 Armored switchgear model |
在仿真场中使用集中参数无源电阻进行电场和电压的转换，集中电阻不能直接连接在待测体表面，必须通过金属线将待测点的电场引入到集中电阻上。仿真设置吸收边界为零电位参考面，即将集中电阻的另一侧连接至吸收边界。在开关柜前柜门处设置了6个观测电阻，分别放置于上、中、下柜门的两条边上。传感器安装位置如图 1中编号为1—6的黑色小方块所示。
1.2 局部放电脉冲电流实测与仿真参数设置已有的研究工作对气体绝缘金属封闭开关或变压器局部放电脉冲电流波形及其辐射电磁波特征进行了测试和仿真。然而，对开关柜局部放电原始电流波形特征的研究尚未见到报道。为了保证仿真与试验的一致性，文中对开关柜局部放电电流波形进行测量，测量接线如图 2所示。图 2中，放电模型与高电压耦合电容C0、无感电阻R组合为脉冲电流回路。上、下圆板电极的直径为150 mm，间距为80 mm；C0电容值为100 pF；R阻值为50 Ω。利用此回路，可准确测量上升沿时间小于100 ps的脉冲电流波形。根据开关柜常见的绝缘缺陷，制作4种典型放电模型，分别为尖端放电、沿面放电、悬浮放电和气隙放电，如图 3所示。
|

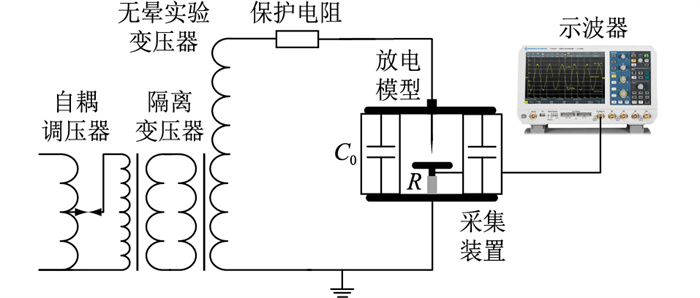

图 2 局部放电脉冲电流测量接线 Fig. 2 Measurement connection diagram of partial discharge pulse current |
|

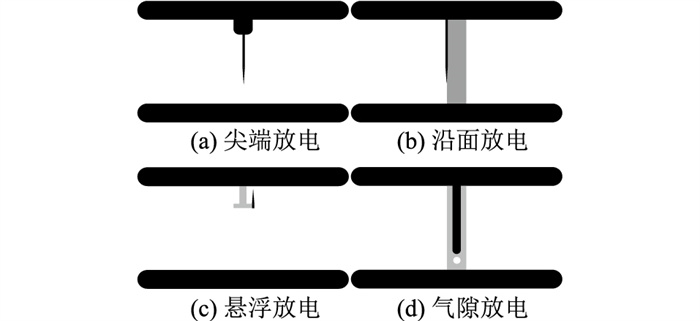

图 3 典型局部放电模型 Fig. 3 Typical partial discharge models |
脉冲电流波形的上升沿是产生辐射电磁波的主要成分，为此重点分析脉冲电流波形的上升沿持续时间。对每一种局部放电的脉冲电流波形进行多次采样，采集100组波形数据。然后读取每一个波形的上升沿时间，求取中位值，其结果如图 4所示。
|

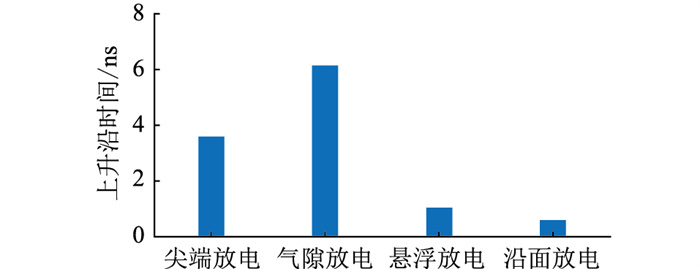

图 4 局部放电脉冲电流上升沿时间统计 Fig. 4 Statistics of rise-up time of partial discharge pulse currents |
从图 4中可以看出，不同类型局部放电的脉冲电流波形上升沿时间有明显差异。这是由于不同放电类型的电极结构不同，因此其周围空间内的场强分布也存在很大差异，使得带电粒子的浓度、迁移速度以及电子崩的发展过程大相径庭，导致了不同放电类型的放电脉冲波形有着较大的差别，其中最主要的差别为其上升沿的宽度。
图 4中，开关柜局部放电的上升沿时间分布在0.5~6.2 ns范围内。在此选择上升沿时间分别为0.6、6.2 ns的脉冲电流源作为局部放电电磁波信号辐射源。文中参照气隙、沿面2种放电脉冲电流波形，选择上升沿时间为6.2、0.6 ns的脉冲电流源展开仿真分析。为了着重对比分析上升沿时间对电流的影响，对波形幅值进行归一化处理。图 5为2种放电脉冲电流波形归一化后的图像，图 6为其频谱图。由频谱图可见，在0~0.1 GHz频率范围内，上升沿时间越短，脉冲电流幅值越大。
|

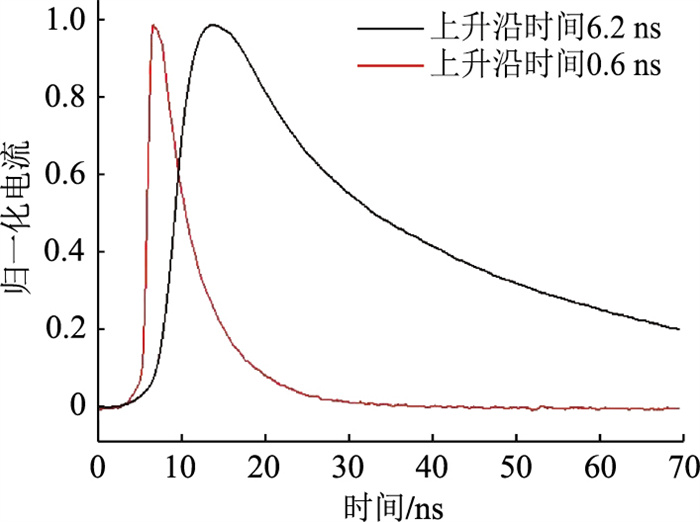

图 5 幅值归一化后的脉冲电流波形 Fig. 5 Waveforms of nor malized pulse currents |
|

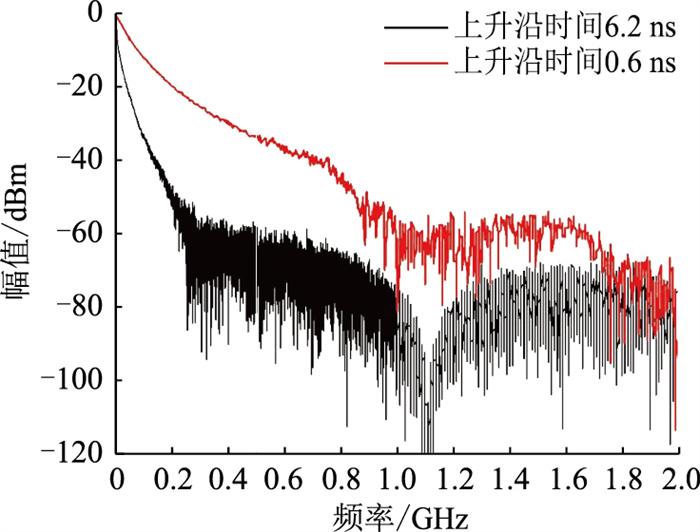

图 6 脉冲电流频谱 Fig. 6 Spectrogram of pulse currents |
众所周知，到达开关柜外表面的电磁波强度受到局部放电的脉冲电流幅值、放电缺陷所在部位及开关柜结构的影响。除此之外，电磁波强度还将受到脉冲电流波形上升沿时间或陡度、脉冲电流源在三维空间中的方向等因素的影响。在其他条件一定的情况下，电磁波强度与脉冲电流幅值之间呈现线性关系，在此不作赘述。文中着重分析局部放电缺陷的发生部位、脉冲电流上升沿时间以及脉冲电流极化方向对到达开关柜外表面的TEV信号强度的影响。
2.1 局部放电发生位置对TEV信号幅值的影响开关柜内绝缘故障主要发生在母排室与电缆室。局部放电位置分别设置在母排室，即图 1中的A区域，以及电缆室，即图 1中的D区域，在母排室的放电源坐标(x，y，z)为(185，1 187，1 350)；在电缆室的放电源坐标(x，y，z)为(185，1 187，350)，坐标单位均为mm。为了排除其他因素影响，在仿真中脉冲电流源的波形保持一致，幅值为1 A，脉冲电流源方向均为z方向。

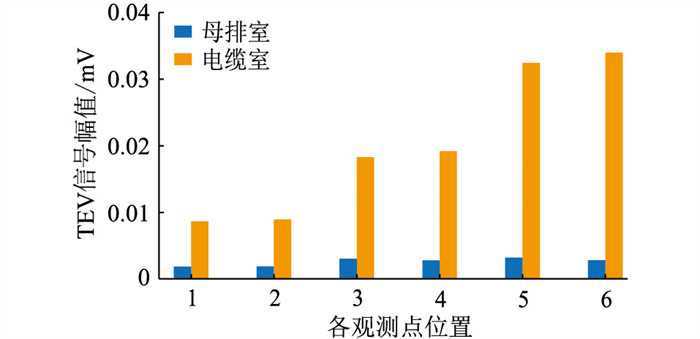

经过2次仿真，读取6个观测点(编号为1—6)的TEV幅值。各观测点的信号幅值如图 7所示。由图 7可知，在6个观测点获得的母排室局部放电TEV信号幅值均小于电缆室局部放电TEV信号幅值；无论局部放电发生部位在母排室或电缆室，开关柜下侧的观测点(即5、6观测点)可以获得比其他观测点更强的TEV信号；以6号观测点为例，电缆室局部放电TEV信号约为母排室局部放电信号的10倍。
|
图 7 不同放电位置下各测量点TEV信号幅值仿真结果 Fig. 7 The amplitude of TEV signal simulation results at each measurement point with different positions of discharge |
从图 7中可以看出，放电源在电缆室时，6个观测点的TEV幅值相差很大，而放电源在母排室时，6个观测点的TEV幅值相差不大，故对信号的传播进行研究。当放电源分别位于电缆室和母排室时，电磁波信号动态传播过程如图 8、图 9所示。图 8中可以看出当放电源在电缆室时，电磁波信号主要通过开关柜观察窗传播至柜体外，从而导致上、中、下三组观测点的电磁波信号强度有明显的差异，从上到下电磁波信号逐渐增强；图 9中可以看出当放电源在母排室时，电磁波信号主要通过柜体缝隙传播至柜体外，所以上、中、下三组观测点的电磁波信号强度差异不大。当电磁波信号主要通过电缆室下方的玻璃隔板以及开关柜观察窗传播至柜体外时，玻璃隔板以及观察窗的材质为非金属，对电磁波的阻碍作用很小，相较于放电源在母排室时的情况，信号不会在箱体内部以及缝隙处的折反射过程中消耗大部分能量，其传播至外部空间的信号能量也更强，因此当放电源位于电缆室时TEV信号会比放电源在母排室时更大。
|

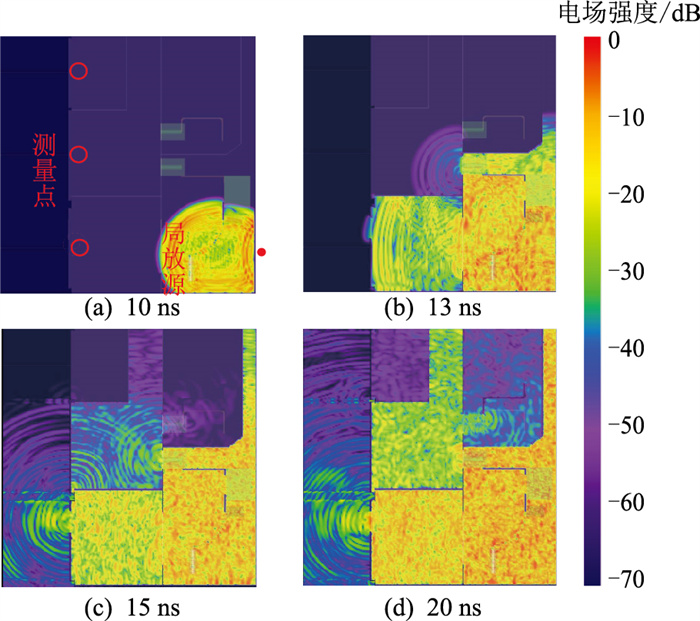

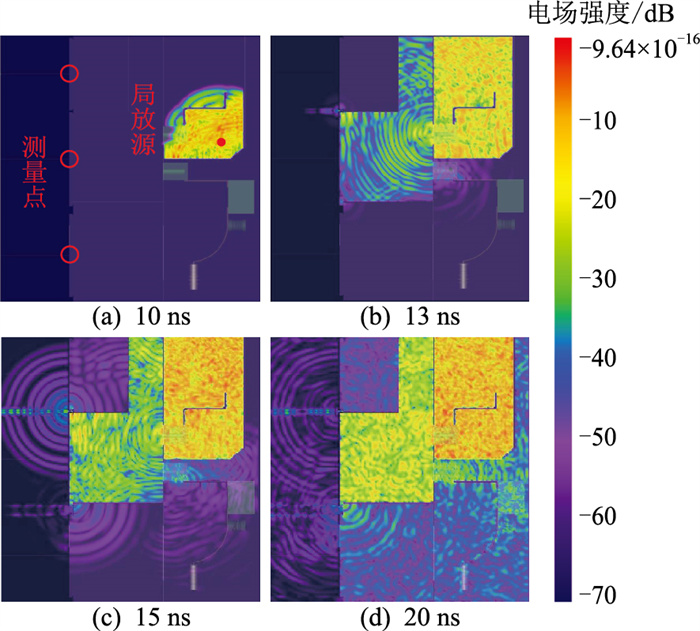

图 8 电缆室局部放电信号动态传播过程 Fig. 8 Dynamic propagation process of partial discharge signal in cable chamber |
|
图 9 母排室局部放电信号动态传播过程 Fig. 9 Dynamic propagation process of partial discharge signal in busbar room |
由于放电位置所造成的TEV信号幅值的差异，在本质上是由于不同位置的放电，其电磁波信号辐射至柜体外部的路径不同。当放电点位于母排室时，电磁波信号主要经过断路器触头盒、开关柜前面板两层阻碍，而后通过柜体缝隙才能辐射至外部；当放电点位于电缆室时，电磁波主要经过电缆室下方的玻璃隔板和前面板玻璃两层阻碍即可到达外部，且这两层材料对于电磁波的损耗较小。从图 8、图 9中可见，无论放电点位于母排室还是电缆室，其柜体前部柜门缝隙处的TEV信号都会有不小的幅值。当放电发生在电缆室时，下方柜门观察窗附近的信号幅值很大。因此，可以采用多点布置传感器的方法来提高TEV传感器的监测灵敏度。
2.2 脉冲电流上升沿时间对TEV信号幅值的影响将脉冲电流源设置在开关柜母排室，线电流源的长度均为20 mm，脉冲电流极化方向平行于z轴(即竖直方向)，脉冲电流幅值均为1 A。经过仿真，在各观测点获得的信号幅值如图 10所示。
|

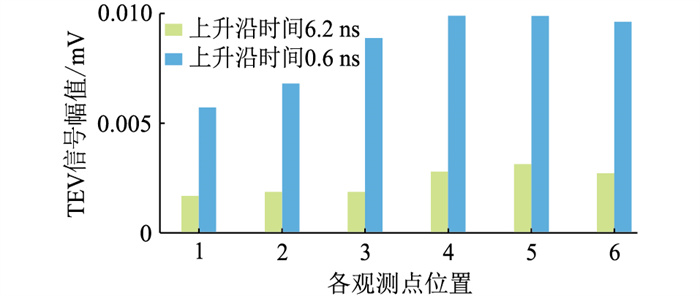

图 10 不同脉冲电流上升沿时间下各测量点TEV信号幅值仿真结果 Fig. 10 The amplitude of TEV signal simulation results at each measurement point under different rise-up time of pulse current |
由图 10可知，脉冲电流源上升沿时间为0.6 ns时的TEV信号幅值明显大于脉冲电流源上升沿时间为6.2 ns时的TEV信号幅值。以5号观测点为例，0.6 ns的TEV信号幅值比6.2 ns的高3.17倍。图 6中，上升沿时间越短，在0~0.1 GHz内能量越大，由此产生的电磁辐射越强，TEV信号幅值也更大。
2.3 脉冲电流源方向对TEV幅值的影响为研究脉冲电流源方向对TEV幅值的影响，在开关柜母排室设置脉冲电流源，且每次都保证电流源长度、电流波形等参数的一致性，仅改变脉冲电流源的方向。分别开展了3次仿真，线电流源的长度均为20 mm，均采用上升沿时间为6.2 ns的气隙放电脉冲电流波形，幅值均为1 A；在3次仿真中脉冲电流源方向不同，分别设置为x、y、z方向。仿真结果如图 11所示。
|

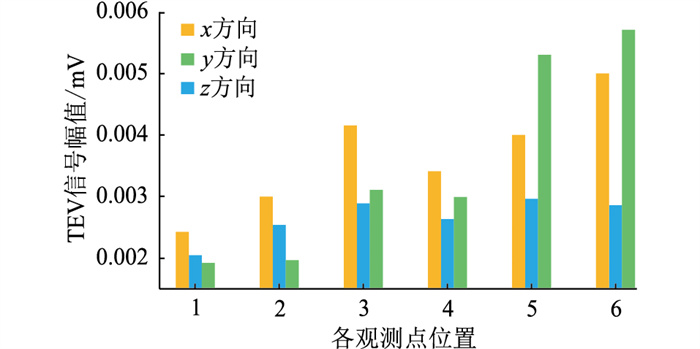

图 11 不同脉冲电流源方向下各测量点TEV信号幅值仿真结果 Fig. 11 The amplitude of TEV signal simulation results at each measurement point under different directions of pulse current |
由图 11可知，脉冲电流源的方向对各观测点的TEV信号幅值影响较小。以观测点6为例分析TEV信号的幅值变化，当脉冲电流方向沿y方向时信号幅值最大，当脉冲电流方向沿z方向时信号幅值最小，前者约为后者的2.5倍。
3 开关柜局部放电试验与分析 3.1 试验与测量方法在实验室环境下开展开关柜局部放电试验与信号测量，试验接线如图 12所示。采用逐级升压法对局部放电缺陷模型施加高压，在脉冲电流、TEV同时探测到稳定的信号后开始同步采集信号波形。图 13为开关柜局部放电试验装置。试验变压器型号为YD120/10，示波器型号为PICO-6407A。TEV传感器与其增益曲线如图 14所示。
|

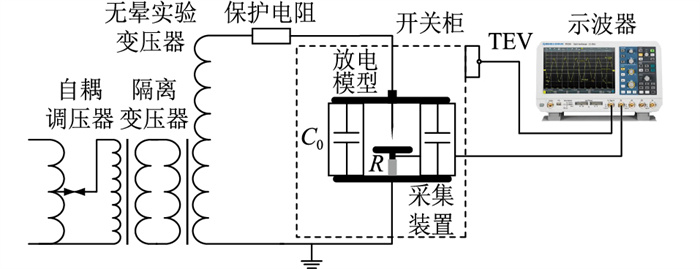

图 12 局部放电试验与测量回路 Fig. 12 Partial discharge test and measurement circuit |
|

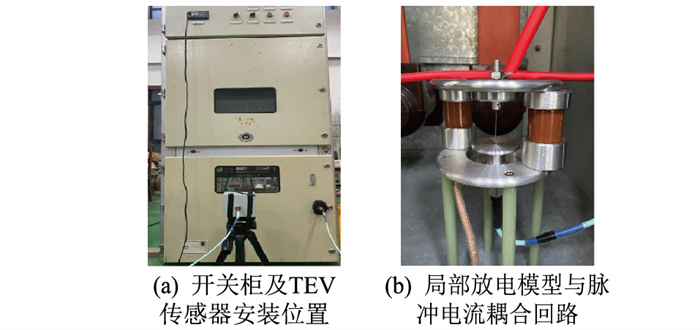

图 13 开关柜局部放电试验装置 Fig. 13 Switchgear partial discharge test device |
|

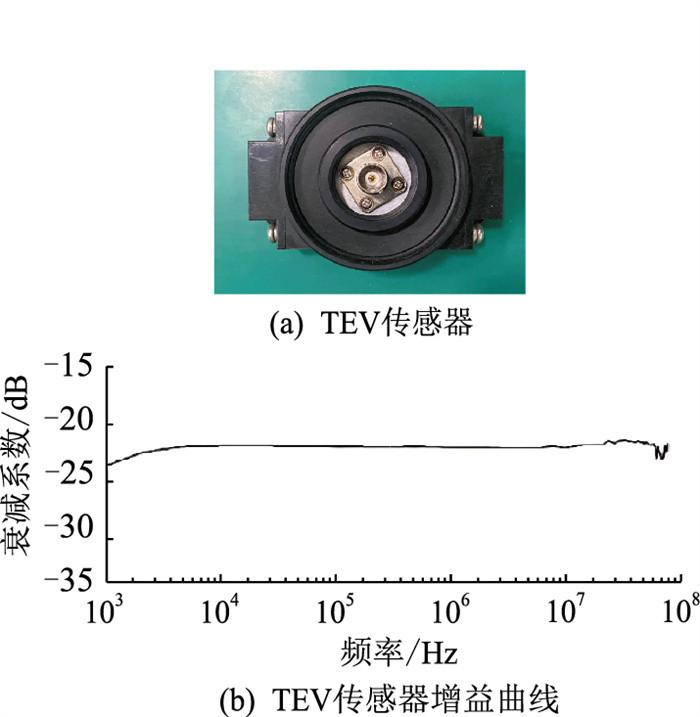

图 14 TEV传感器与性能曲线 Fig. 14 TEV sensor and its performance curve |
将局部放电模型分别放置在母排室和电缆室进行试验。在图 1所示的开关柜边缘6个点观测TEV信号。试验电压为9.5 kV时，可采集到稳定的信号。为了对比局部放电位置的影响，在各观测点分别采集100组信号波形，读取最大幅值，最后取100个幅值的平均值。图 15为TEV信号幅值平均值的统计结果。
|

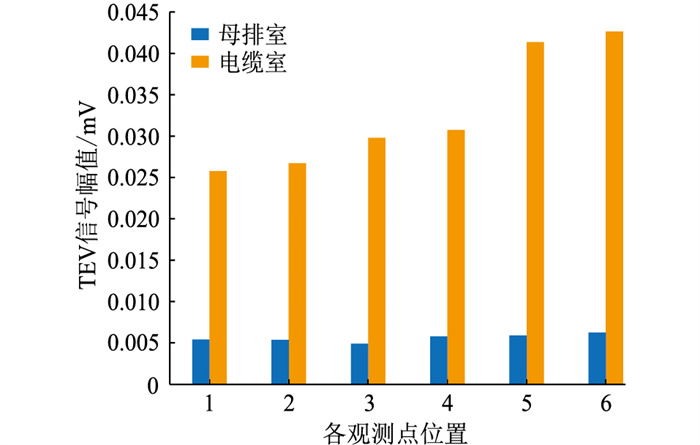

图 15 不同放电位置下各测量点TEV信号幅值 Fig. 15 The amplitude of TEV signal at each measurement point under different positions of discharge |
由图 15可知，在观测点1—6获得的TEV信号幅值依次增强；母排室局部放电的信号幅值低于电缆室。以观测点6获得的TEV信号幅值为例，母排室低于电缆室TEV信号幅值，后者的信号约为前者的9.5倍。
3.3 脉冲电流源上升沿时间影响的测试使用气隙放电、沿面放电模型进行实验。气隙放电上升沿时间为6.2 ns，沿面放电上升沿时间为0.6 ns。在试验中将2个局部放电模型均放置在开关柜母排室，高压电极与接地电极按照z方向布置，使局部放电脉冲电流方向沿z方向。2个模型的试验电压分别为9.5 kV和10.5 kV。图 16为采用脉冲电流、TEV检测2种方法及在不同放电类型下获得的局部放电信号波形。试验时，2种方法同时检测，然后通过归一化的方法，对不同缺陷的测试结果进行对比。采用沿面放电模型时，原始电流约为314 mA，此时TEV信号幅值为19.8 mV；采用气隙放电模型时，原始电流约为424 mA，此时TEV信号幅值为9.6 mV。经归一化后得到图 16，在此近似认为2种局部放电的脉冲电流幅值相近；但脉冲电流上升沿时间相差10倍。
|

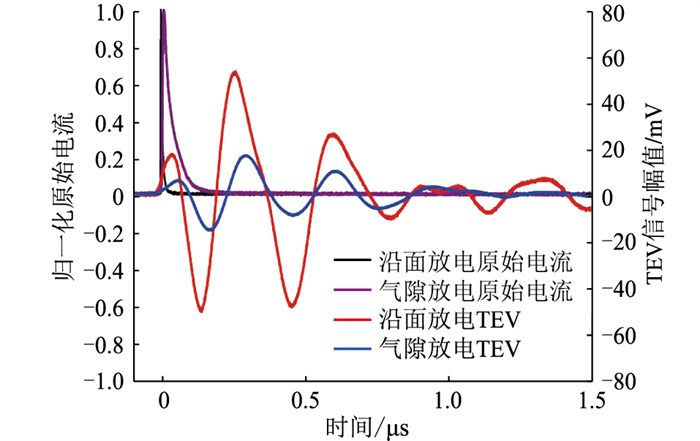

图 16 局部放电信号波形 Fig. 16 Partial discharge signal waveforms |
6个观测点得到的TEV信号幅值如图 17所示。由图 17可知，沿面放电的幅值高于气隙放电；观测点5得到的信号幅值最高。在观测点5沿面放电比气隙放电的TEV信号幅值高3.37倍。
|

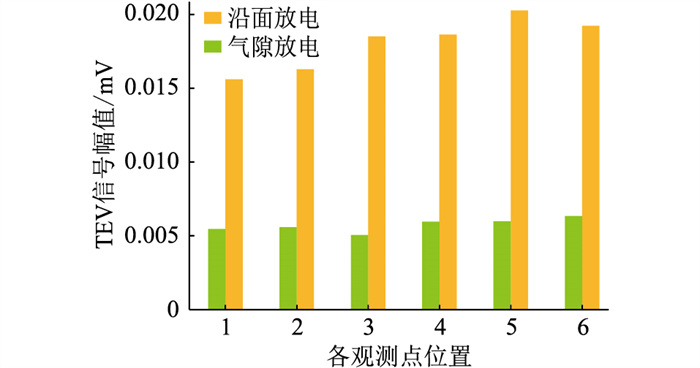

图 17 不同放电类型下各测量点TEV信号幅值 Fig. 17 The amplitude of TEV signal at each measurement point under different discharge types |
对TEV信号进行频谱分析。对观测点6的TEV信号波形进行傅里叶变换，以分析其频谱分布特征，如图 18所示。由图 18可知，气隙放电TEV信号的能量在1~30 MHz，而沿面放电TEV信号的能量在1~75 MHz，并且沿面放电信号能量明显较高。
|
图 18 6号观测点TEV信号频谱 Fig. 18 Spectrogram of TEV signal at observation point 6 |
对仿真和试验结果进行比对分析。对于局部放电源位置不同的结果，6个观测点位置的仿真与试验结果的整体趋势基本一致，都是呈上升的趋势，并且仿真结果中电缆室局部放电TEV信号幅值约为母排室局部放电TEV信号幅值的10倍，试验结果中电缆室TEV信号幅值约为母排室TEV信号幅值的9.5倍，如表 1所示。
|
表 1 局部放电源位置不同的TEV结果比对(6号观测点) Table 1 Comparison of TEV results from different positions of partial discharge source(observation point 6) |
对于局部放电源上升沿时间不同的结果，6个观测点位置的仿真与试验结果的整体趋势也基本一致，也都是呈上升的趋势，并且试验结果中0.6 ns的TEV信号幅值是6.2 ns的TEV信号幅值的3.17倍，仿真结果中0.6 ns的TEV信号幅值是6.2 ns的TEV信号幅值的3.37倍，如表 2所示。
|
|
表 2 局部放电源上升沿时间不同的TEV结果比对(5号观测点) Table 2 Comparison of TEV results form different rise-up time of partial discharge source (observation point 5) |
文中从仿真与实验两方面分析了开关柜内局部放电的发生位置以及放电脉冲电流信号上升沿时间对于TEV信号测量值的影响，结果表明：
(1) 局部放电发生部位对信号的衰减程度有明显影响。当局部放电源处于不同位置时，信号的传播路径不同，信号的衰减也就不同。放电源位于母线室时的衰减程度明显大于放电源位于电缆室时，仿真与实验结果均表明前者TEV信号幅值的衰减程度要比后者严重9.5~10.0倍。
(2) 在局部放电脉冲电流信号幅值一定的情况下，其上升沿时间对TEV所测得的信号幅值有明显影响，即上升沿时间越长，脉冲电流在0~0.1 GHz内能量越小，TEV信号幅值越小。局部放电源上升沿时间0.6 ns的TEV信号幅值是上升沿时间6.2 ns的TEV信号幅值的3.17~3.37倍
(3) 鉴于以上2点结论，建议针对不同类型、不同放电部位的局部放电源开展开关柜局部放电TEV检测灵敏度的评价工作，尤其应针对位于开关柜母排室、上升沿时间较长的局部放电类型进行灵敏度测试。
致谢
本文得到国网福建省电力有限公司重点科研项目“基于开关柜带电显示装置的局部放电带电检测技术”(52130021004Z)资助，谨此致谢！
