2021, Vol. 40
文章编号: 2096-3203(2021)04-0189-06 中图分类号: TM769;TP751
, , ,
2. 国网陕西省电力公司, 陕西 西安 710048;
3. 西安电子科技大学通信工程学院, 陕西 西安 710071
 杨传凯(1986), 男, 博士, 高级工程师, 从事输变电设备智能运检新技术相关工作(E-mail: 376036930@qq.com); |
谢倩楠(1995), 女, 硕士在读, 研究方向为智能图像识别
输电导线是重要的电力设备，需要进行定期巡检，保障其安全运行。随着技术的发展，无人机巡检成为新兴的研究热点，其目标是大幅提高工作效率，实现缺陷的自动检测和识别[1]。在无人机巡检过程中，导线识别是一项重要内容，可以为无人机提供导航和避障依据。此外，对导线舞动、工程车侵入电力区域等异常检测，导线识别都是必要的基础工作。
一些研究采用传统的数字图像处理方法来实现导线检测。传统的方法利用导线的灰度值、边缘轮廓[2]等浅层特征对图像像素进行处理，并结合Hough变换[3]等提取导线。但往往由于户外图像背景复杂，树枝、栅栏、建筑物边缘的轮廓和灰度值与导线相似，对导线检测结果产生干扰，使得检测结果变差，难以广泛应用。近年来，以深度卷积神经网络(deep convolutional neural networks, DCNN)为代表的人工智能方法快速发展，在图像分类[4]和识别[5]等方面取得很多成果。DCNN可以自动提取特征，适应复杂多变的场景，已用于许多电力设备的识别与故障检测，如杆塔[6]、绝缘子[7]等。由于图像中导线细长的特点，基于DCNN的导线检测算法相当于对导线进行语义分割，实现像素级别的分类。目前，语义分割算法被用于许多图像处理领域，如遥感图像分割[8]，裂缝识别[9]，烟雾区域分割[10]等方面。因语义分割网络能够挖掘更深层次的目标特征，已有学者将其应用于导线检测中，并取得了良好的效果[11]。最新的语义分割网络DeepLab系列[12]网络结合DCNN和概率图模型DenseCRFs，取得了比DCNN更好的检测精度。随后，谷歌公司采用解码器进一步改进DeepLab v3，并在空间金字塔池化结构[13]和解码器部分引入深度可分离卷积[14]降低网络的计算复杂度，获得目前效果最好的语义分割网络DeepLab v3+网络[15]。
为解决传统数字图像处理技术在导线检测中准确率低的问题，文中基于DeepLab v3+网络设计一种输电导线自动识别方法，与其他方法相比具有更优的识别效果和更高的准确率，并且能够应用于输电线路巡检领域，促进巡检的智能化发展。
1 基于DeepLab v3+的导线提取 1.1 网络结构采用DeepLab v3+网络初步识别输电导线，其结构见图 1。在编码器部分，先将图像送入Xception[14]网络提取导线特征，然后通过多孔空间金字塔池化(atrous spatial pyramid pooling, ASPP)结构获取导线的多尺度特征。在解码器部分，先将编码器输出的多尺度特征进行4倍的上采样操作，然后融合相同分辨率的浅层特征，最后通过上采样操作恢复到与原图相同的尺寸，得到导线的分割结果。
|

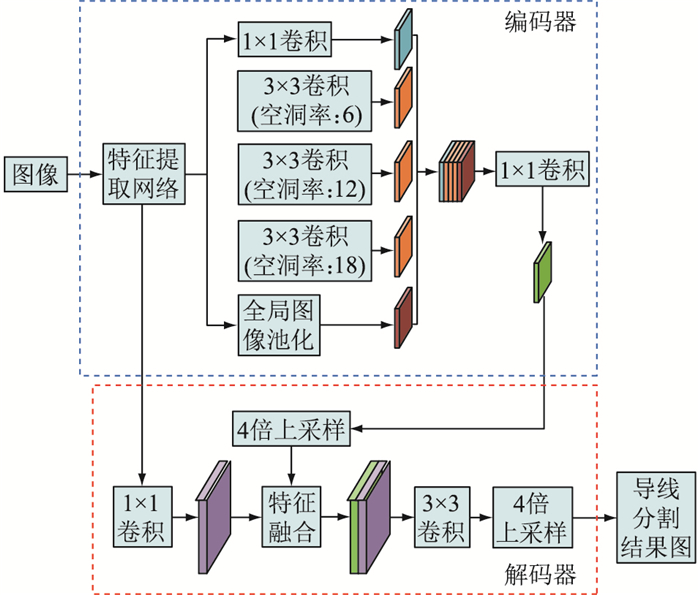

图 1 DeepLab v3+网络结构 Fig. 1 Structure of DeepLab v3+ network |
编码器采用Xception网络进行特征提取。由于池化层会造成细节和位置信息丢失，Xception网络删减池化层引入空洞卷积，在不改变特征图尺寸的情况下，自由感受视野，汇聚高层语义信息。同时，Xception网络引入通道可分离卷积[14]，将通道信息和空间信息去耦合，减少网络训练过程中的参数量，降低网络的计算复杂度。
1.1.2 ASPP结构DeepLab v3网络的ASPP结构包括4个并行的不同空洞率的空洞卷积层，能结合不同尺度的特征，获得物体的多尺度信息。由于空洞卷积会随着空洞率的增加而退化，不能获取远距离信息，因此DeepLab v3+网络的ASPP结构在其基础上进行改进，引入全局图像池化，增加图像级的特征。
1.1.3 解码器DeepLab v3+网络引入1个解码器，逐步恢复特征提取过程中丢失的细节和位置信息。具体实现步骤为：首先将编码器输出的特征图进行4倍上采样，然后与特征提取网络中具有相同空间分辨率的低层特征融合，最后再进行4倍上采样，恢复到与原图大小相同的尺寸。在特征提取网络中，特征图的通道数较多，因此在特征融合前，要采用1×1的卷积对低层特征进行通道数变换。
1.2 导线提取DeepLab v3+网络通过训练数据集，提取并学习输电导线图像特征，不断调整网络的权重参数，实现端到端像素级的分类。文中使用包含2 533张512×512大小的导线图像和对应标签图像的数据集训练网络，导出可用于导线检测的PB模型，并基于TensorFlow框架调用PB模型初步分割导线，结果如图 2所示。可以看出，采用DeepLab v3+网络能够实现导线的初步分割，但分割结果有断裂和伪导线的问题，需要对分割结果作进一步的精细化处理。
|
图 2 DeepLab v3+分割结果 Fig. 2 Segmentation results of DeepLab v3+ |
在初步分割结果图中，首先采用改进的最小点对法对断裂导线进行连接，再采用长度阈值法去除伪导线，获得完整的导线识别结果。
2.1 断点连接常用的断点连接方法有：最小点对法和膨胀细化法[16]。由于膨胀的次数与断点之间的距离有关，因此当断点之间距离较远时不能采用膨胀细化法。最小点对法容易出现导线错误连接的情况，导致不在同一条导线上的断点连接到一起，并且当断点之间距离较远或相邻导线之间距离较近时，这种情况发生的可能性更大。
针对最小点对法容易出现错误连接的问题，文中提出一种基于改进的最小点对法的断点连接算法，在进行断点匹配时增加共线约束条件，图 3为断点连接的具体过程。改进的连接算法主要分为4个步骤。
|

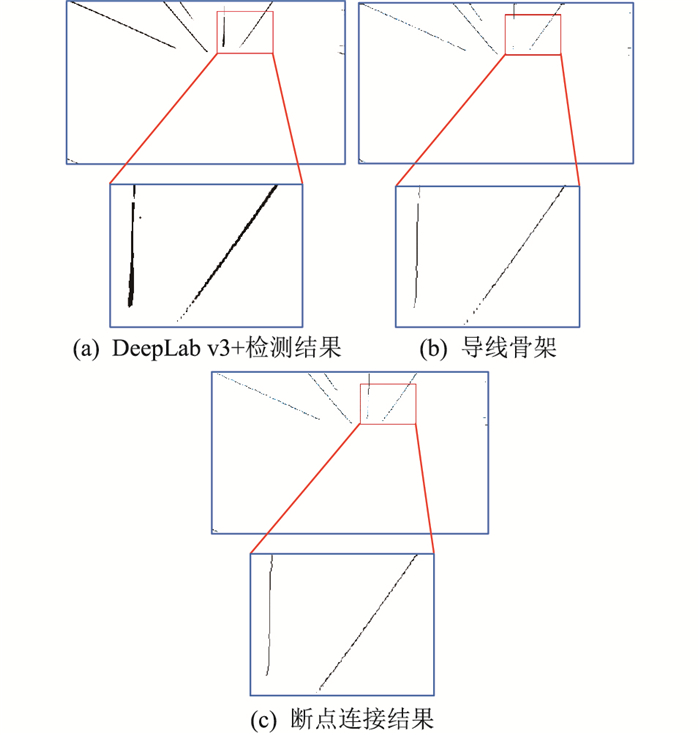

图 3 断点连接过程 Fig. 3 Connected process of breakpoint |
(1) 骨架化。采用文献[17]中的算法对导线进行骨架化，获得单像素的导线骨架，结果如图 3(b)所示。
(2) 断点搜索。通过步骤(1)获得单像素的骨架图，对骨架图中的每一个像素点，判断是否为断点。判断准则：如果该像素点为前景像素，且该像素的八邻域有且只有1个前景像素，则认为该像素点为断点。
(3) 断点匹配。如图 4所示，对于骨架图中的每一个断点B，搜索与之匹配断点C，判断是否满足以下匹配准则：
|

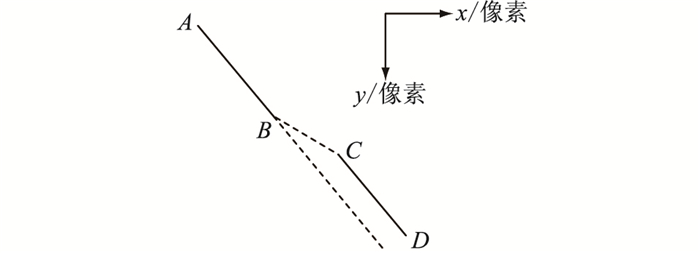

图 4 断点连接准则 Fig. 4 Connected criterion of breakpoint |
(a) 最小距离准则。B为当前断点，其所在线段的另一个端点为A(也是断点)，同理C和D是断点，也是另一条线段上的2个端点。假设两断点之间的距离阈值为D1，计算断点B和C之间的欧式距离dBC。若dBC < D1, 则满足最小距离准则，继续判断是否满足共向准则。
(b) 共向准则。取骨架图中方向差异最小的2条导线之间的夹角作为阈值Θ，分别计算线段AB及CD与x轴的夹角θAB和θCD，若|θAB-θCD| < Θ，则满足共向准则，继续判断是否满足共线准则。
(c) 共线准则。点到直线距离的阈值D2为导线宽度的2倍，分别计算断点C和D到直线AB的欧式距离dC和dD，若同时满足dC < D2和dD < D2，则认为满足共线准则，断点B和C匹配，进行断点连接。
(4) 断点连接。由于输电线路图像中导线基本呈现直线状态，且导线断裂部分不影响导线总体状态，因此可以采用直线连接步骤(3)匹配到的2个断点，断点连接结果如图 3(c)所示。
2.2 去除伪导线经DeepLab v3+分割后的输电导线图像中存在少量的伪导线，采用长度阈值法去除图中长度较短的伪导线，图 5为伪导线去除过程。通过八方向搜索法统计导线像素的数量并作为导线长度，如图 6所示，具体实现步骤如下：
|

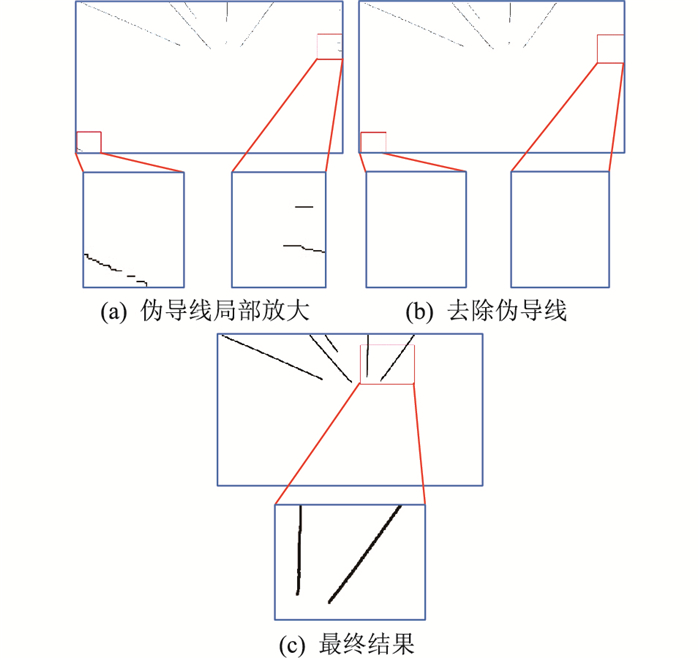

图 5 伪导线去除过程 Fig. 5 Removal process of pseudo lines |
|
图 6 八方向搜索 Fig. 6 Search in eight directions |
(1) 线段长度初始化为0；
(2) 确定线段的起始像素，其八邻域内有且只有一个前景像素(灰度值为0)；
(3) 在当前像素的八邻域内搜索下一个前景像素，若搜索到，线段长度加1，并更新到下一个前景像素，同时将当前像素标记为128，防止重复搜索；
(4) 重复步骤(3)直至当前像素的八邻域内没有前景像素，到达导线终点；
(5) 判断该导线的长度是否小于阈值，若小于，则认为是伪导线，在检测结果中去除，否则保留。
去除伪导线后的结果如图 5(b)所示，该方法能较好地去除伪导线，保留真正的导线。
3 导线编号获得导线检测结果后，还需分离出每条导线。基于优化处理后的导线骨架图，采用八方向搜索法进行分离，分离后对导线编号，结果如图 7所示。具体实现步骤如下：
|
图 7 导线编号 Fig. 7 Lines numbering |
(1) 导线编号n初始化为0；
(2) 搜索优化后骨架图中所有断点(此处指导线的端点)，加入端点集S中；
(3) 取出S中的第一个端点记为A1，采用八方向搜索法搜索其所在导线的另一个端点, 记为A2，导线编号n加1，并在原图中标注导线号码；
(4) 将端点A1和A2从S中去除，更新端点集S；
(5) 重复步骤(3)和步骤(4)，直至端点集S为空。
4 实验结果 4.1 实验环境文中在Ubuntu系统下，基于GPU版本的TensorFlow1.9.0深度学习框架搭建DeepLab v3+网络，进行导线的初步分割, 其中GPU的型号为NVIDIA Geforce GTX 2080 Ti；基于Visual Studio 2015和OpenCV3.10平台，实现导线初步分割结果的精细化处理。
实验使用采集到的78张1 280×720的导线图像建立数据集。导线标签图共有2个类别，即导线和背景。导线标注为黑色(灰度值为0)，背景标注为白色(灰度值255)。为提高网络的训练效果，采用旋转、镜像和裁剪等方式扩充图像，扩充后数据集包含2 533张大小为512×512像素的导线图像。
网络的训练参数设置：初始学习率为0.000 1，最大训练次数为50 000次，计算损失函数时背景与导线的权重比为1 ∶20，权重衰减系数为0.000 04，特征提取网络为Xception65，ASPP结构中空洞卷积的空洞率分别为6, 12, 18。
4.2 结果与分析为验证文中所提方法的性能，实验中将FCN-8s[18]和FCN-8s+网络模型用来对比。FCN-8s采用VGG16提取目标特征，由于在特征提取过程中经过了5个池化层，因此特征图的分辨率依次降为原图的1/2，1/4，1/8，1/16，1/32。通过上采样操作，融合第3个和第4个池化层的特征，可得较好的分割精度。FCN-8s+通过上采样操作将VGG16的输出特征与前4个池化层的特征依次融合，分割结果更精细，更具连续性，但同时存在更多伪导线。
图 8为导线初步识别的实验结果，可以看出，FCN-8s分割结果中导线大量断裂，几乎不能检测出连续的导线，丢失了导线的语义信息，并存在错误分割、漏检和伪导线。FCN-8s+能检测出部分导线，虽然与FCN-8s相比导线断裂减少且连续性提升很大，但由于融合了更底层的特征，使得伪导线更多。而DeepLab v3+网络的检测结果中，导线分割最完整，像素分类的准确性最高，最大程度上保留了导线的语义信息，且伪导线非常少。
|
图 8 网络检测结果对比 Fig. 8 Comparison of network detection results |
采用改进的最小点对法和长度阈值法进行精细化处理，并统计13张1 280×720的输电图像中导线的识别结果，如表 1所示。
|
表 1 实验结果评价 Table 1 Evaluation of experimental results |
由于FCN-8s模型初步识别结果较差，因此在精细化提取实验中仅对比了FCN-8s+和文中方法。由表 1可知，文中所提方法经过精细化处理可以准确且完整地识别出导线，正确率可达93%以上，而FCN-8s+仅为65%。图 9为2种方法导线提取结果的效果图，对于较细的导线，FCN-8s+方法存在漏检及提取不完整的现象，文中方法则提取更加完整，正确率高。
|
图 9 导线提取结果对比 Fig. 9 Comparison of transmission lines extraction results |
最后，对文中方法识别出的导线进行提取，分离出图像所包含的每条导线和总的导线条数，其结果如图 9(d)所示。
5 结论文中基于语义分割DeepLab v3+网络，提出了一种输电图像中导线的自动检测算法。由于DeepLab v3+网络能够对导线实现像素级分割，并且对位置和细节信息敏感，在初步的识别结果中保留了导线较多的细节信息。针对分割结果中存在的导线断裂和伪导线等情况，进一步采用改进的最小点对法和长度阈值法进行精细化处理，恢复初步识别结果中导线断裂的部分，并去除伪导线，最终获得了较好的导线提取和分离结果。实验结果表明该算法检测准确率高，能够满足输电线路巡检任务对导线检测的要求。此外，将该算法部署到无人机搭载的嵌入式设备中，可以提高巡检的智能化程度，实现自主巡检。
本文得到国网陕西省电力公司科技项目(5226KY18002J)资助，谨此致谢！
